انواع فلنج استیل و کاربرد های آن در صنایع مختلف
فلنجها از اون قطعات کمتوجه ولی حیاتی سیستمهای لولهکشیاند؛ کارشان وصلکردن و آببندی اتصالات است تا همهچیز سر جای خودش بماند. انتخاب نوع درست فلنج براساس فشار، دما، سایز لوله و شرایط محیطی انجام میشود، اشتباه در انتخاب، یعنی ریسک نشتی و توقف خط.

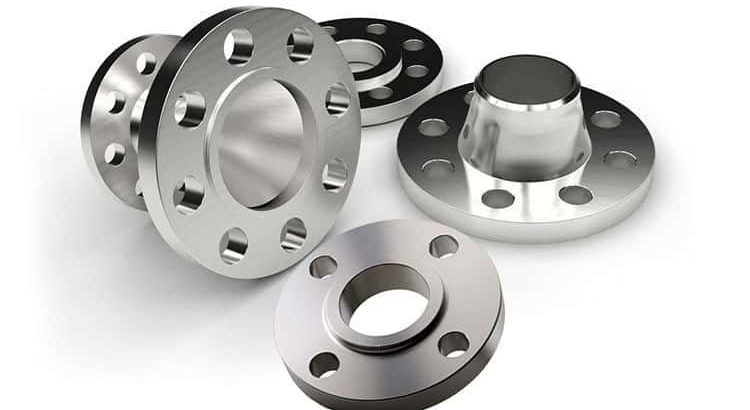

انواع فلنج استیل
- فلنج گلودار (Weld Neck)
مخصوص فشار و دمای بالا. گردنِ فلنج تنش را پخش میکند و اتصال محکمتری ایجاد میشود. - فلنج اسلیپون (Slip On)
نصب ساده – لوله داخل فلنج میرود و جوش میخورد. مناسب فشارهای متوسط و نصبهای سریع. - فلنج ساکت ولد (Socket Weld)
برای سایزهای کوچک و خطوط دقیق؛ لوله داخل سوکت مینشیند و جوش میشود، مناسب مکانهایی با نیاز به آببندی خوب. - فلنج دندهای (Threaded)
نیازی به جوش ندارد؛ با رزوه وصل میشود. کاربرد در موقعیتهایی که جوش مجاز نیست یا تعمیر و تعویض لازم است. - فلنج کور (Blind)
برای بستن انتهای خط یا دسترسی به قسمتهایی که باید بسته بماند. باید فشار را مستقیماً تحمل کند.
فلنج استیل دقیقاً چه کار میکند؟
یه مثال ساده بزنم:
فرض کن میخوای دو تا لوله رو به هم وصل کنی، ولی نه همیشه. شاید بخوای بعضی وقتها بازشون کنی، سرویس بدی، یا قطعه وسط راه رو عوض کنی. خب جوشکاری که هر دفعه شدنی نیست. پیچومهره هم باید یک جایی بهش بسته بشه. همینجاست که فلنج استیل میشه ناجی داستان.
فلنج میاد مثل یک «گیرهی مهندسی» دو لوله رو روبهروی هم نگه میداره و با پیچ و مهره، اتصال رو سفت میکنه.
استیل هم که ثابت شدهترین انتخاب برای محیطهای خشنه:
– بخار
– اسید
– گاز
– روغنهای سنگین
– محیطهای مرطوب یا خورنده
و راستش، کسی که یک بار گرفتاری فلنج چدنی یا آهنی رو دیده باشه، معمولاً برای همیشه استیل رو انتخاب میکنه.
چرا فلنج استیل اینقدر حیاتی است؟
چون خط لوله
نه میخواد نشت کنه، نه تاب برداره، نه زیر فشار جا بزنه.
یه مهندس پروژه به من میگفت:
« ما اگر کل تجهیزات رو طلایی هم بسازیم، باز یه فلنج بد میتونه همه چیز رو به هم بریزه.»
این جمله شاید ساده به نظر بیاد، ولی واقعیت همینقدر بیرحمه.
فلنجهای استیل، مخصوصاً از جنس 304 و 316، چند ویژگی کلیدی دارن:
– مقاومت در برابر خوردگی
– تحمل فشار بالا
– پایداری دما (چه سرد، چه گرم)
– دوام بالا بدون نیاز به سرویسهای عجیبوغریب
اینها همش یعنی یک چیز: خیالت راحته.
یک نکته مهم که نصف پروژهها بهش توجه نمیکنند
فیس فیس (Face Type) مهمتر از خود فلنج است.
بذار ساده بگم:
نوع فیس فلنج، یعنی اون سطحی که به فلنج بعدی میچسبه، تعیین میکنه آیا اتصال واقعاً آببند میشه یا نه.
پرکاربردترینها:
– RF (Raised Face): خوراک اکثر صنایع
– FF (Flat Face): معمولاً برای پمپها و تجهیزاتی که نیاز به سطح تماس صاف دارند
– RTJ: مخصوص فشارهای سنگین
خیلیها فقط اسم فلنج رو مینویسن و فکر میکنن بقیهاش مشخصه. بعد پروژه به مشکل میخوره، چون یک طرف RF بوده، طرف دیگر FF. نتیجه؟
سفت شد، ولی آببند نشد.
و این یعنی نشتی… و برگشت از صفر.
کیفیت؛ همون چیزی که سرش با هیچکس شوخی نداریم
تو بازار استیل، همه چیز سر کیفیت مشخص میشه. مخصوصاً فلنج.
فلنج بیکیفیت معمولاً سه تا نشونه داره:
- سوراخکاریهای نامنظم: پیچ درست جا نمیره.
- تاب برداشتن سطح فیس: آببندی نمیشه.
- گرید واقعی نیست: یعنی روش نوشته 316 ولی در عمل یک آلیاژ ضعیفتره.
ما تو ادلی استیل نیروانا همیشه سه اصل رو رعایت کردیم:
– فلنج باید میزان گوشت واقعی داشته باشه. نه سبکتر از استاندارد.
– گرید استیل تستشده باشه.
– ماشینکاری تمیز و دقیق داشته باشه.
چون تجربه ثابت کرده مشتری شاید قیمت رو فراموش کنه، اما دردسر رو نه.
یک تجربه واقعی از مشتریها
یکبار یکی از دوستان که توی یک کارخانه لبنیات کار میکرد تماس گرفت.
میگفت: « ما همیشه فکر میکردیم فشار خط شیر پایینه، فلنج معمولی جواب میده. ولی چند بار نشتی داشتیم و هر بار نصف خط رو میشستیم و دوباره استریل میکردیم.»
بعد از بررسی فهمیدیم مشکل از نوع فیس فلنجهاست.
با تغییر نوع فیس و استفاده از فلنج 316، خط تولید تا یک سال بدون حتی یکبار نشتی کار کرد.
این یعنی چی؟
یعنی گاهی فلنج بیشتر از چیزی که فکر میکنی مهمه.
چرا استیل 316 انتخاب محبوب پروژههای حساس است؟
اگه پروژهات جاییه که با مواد خورنده طرفی مثلاً صنایع غذایی، دارویی، شیمیایی، دریایی عملاً راه فراری از 316 نداری.
316 در برابر کلر، رطوبت، نمک، اسید ملایم و محیطهای خورنده، خیلی بهتر از 304 دوام میاره.
پس اگر کسی روی پروژههای حساس اصرار داره 304 ببنده، احتمالاً یا تجربه نداره یا دنبال قیمت پایینتره.
ولی واقعیت اینه که هزینه خرابی، همیشه از هزینه انتخاب درست بیشتره.
نقش ادلی استیل نیروانا در این بازار شلوغ
بذار خیلی مستقیم بگم:
بازار استیل، قشنگ شلوغه. هم فلنج خوب هست، هم فلنجی که فقط اسمش فلنجه.
کار ما این وسط چیه؟
این که پروژهها بدون دردسر برن جلو.
نه قراره شعار بدیم، نه ادعا کنیم بهترینیم.
ولی تجربه این سالها به ما یاد داده که فلنج خوب، یعنی:
– جنس درست،
– استاندارد درست،
– مشاوره درست.
ما همیشه قبل از فروش، با مشتری صحبت میکنیم ببینیم دقیقاً چی میخواد.
چون ممکنه یک نفر فکر کنه فلنج اسلیپون براش مناسبه، ولی با یک توضیح کوتاه بفهمه Weld Neck براش عمر بیشتری میاره.
این یعنی فروش سالم.
فلنج استیل و نقش آن در پروژههای صنعتی ایران
خیلیها نمیدونن که توی همین پروژههای داخلی از پتروشیمی جنوب گرفته تا خطوط آبرسانی تهران، فلنج استیل نقش اصلی رو بازی میکنه.
چرا؟
چون محصولات استیل توی شرایط آبوهوایی ایران (که بعضی جاها خشک و بعضی جاها رطوبتیه) خیلی پایدارتره.
و از طرف دیگه چون معمولاً پروژهها دنبال عمر بالا با کمترین توقف هستن، فلنج استیل بهترین انتخابه.
آیا فلنج استیل برای پروژه شما مناسب است؟
اگه هر کدوم از این موارد تو پروژهات هست، جوابش ۱۰۰٪ بله است:
– دما بالا
– فشار بالا
– احتمال خوردگی
– نیاز به باز و بسته کردن مقطعی
– حساسیت روی نشتی
– جایی که تعمیرات سخت انجام میشه
– خطوط غذایی و دارویی
اگر هیچکدوم از اینها نیست و فقط یک اتصال ساده میخوای… خب شاید فلنج استیل زیاد هم ضروری نباشه.
ولی تو ۹۰ درصد پروژههای واقعی، دیر یا زود لازم میشه.
جمعبندی؛ چند جمله ساده ولی مهم
اگر بخوام حرفم رو خیلی راحت بگم:
فلنج استیل از اون قطعاتیه که کمهزینهترین بخش پروژهست، ولی پرریسکترین موقع خراب شدن.
بنابراین انتخاب درستش اصلاً موضوع «گرونی یا ارزونی» نیست؛ موضوع اینه که چقدر میخوای خطت بدون دردسر کار کنه.
و ما تو ادلی استیل نیروانا همیشه همین جمله رو به مشتریها گفتیم:
«اگه قراره یه جا هزینه نکنی، اون یکی جا قطعاً هزینهات بیشتر میشه.»
فلنج خوب خیالت رو راحت میکنه؛ همین.
