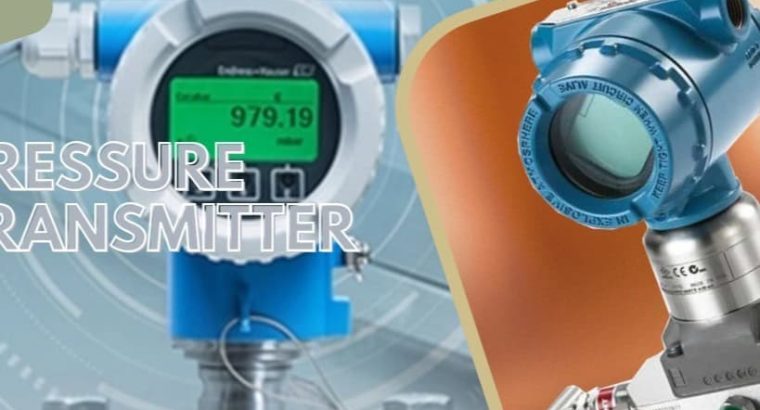

ترانسمیتر فشار – راهنمای جامع انتخاب، کاربردها و بهترین برندهای بازار
ترانسمیتر فشار چیست؟
ترانسمیتر فشار یکی از تجهیزات کلیدی در سیستم‌های ابزار دقیق و کنترل صنعتی است که وظیفه دارد مقدار فشار یک سیال را اندازه‌گیری کرده و آن را به یک سیگنال استاندارد و قابل‌فهم برای سیستم‌های کنترلی تبدیل کند. این تجهیز معمولاً فشار را از طریق یک سنسور داخلی دریافت کرده و پس از پردازش، خروجی 4–20 میلی‌آمپر، HART یا پروتکل‌های دیجیتال ارسال می‌کند. ترانسمیتر فشار در صنایع کوچک و بزرگ به‌عنوان نقطه اصلی اندازه‌گیری فشار برای پایش و کنترل فرایند شناخته می‌شود.
تعریف دقیق Transmitter و تفاوت آن با سنسور فشار
ترانسمیتر فشار یک ابزار ترکیبی است که شامل سنسور، مدار پردازشگر و ماژول خروجی است.
اما سنسور فشار تنها یک المان اندازه‌گیر اولیه است که مقدار فشار را تشخیص می‌دهد و به‌تنهایی قابلیت ارسال سیگنال استاندارد ندارد.
سنسور → فقط تشخیص فشار
ترانسمیتر → تشخیص + تبدیل + ارسال سیگنال استاندارد
ترانسمیتر چگونه فشار را تبدیل به سیگنال استاندارد می‌کند؟
ترانسمیتر پس از دریافت فشار از المان اندازه‌گیری، آن را به صورت زیر پردازش می‌کند:
- اندازه‌گیری اولیه توسط دیافراگم یا سنسور
- تبدیل تغییرات فشار به سیگنال الکتریکی
- تقویت و تصحیح سیگنال برای حذف نویز
- تولید خروجی 4–20mA یا HART
این خروجی به اتاق کنترل، PLC یا سیستم اسکادا ارسال می‌شود.
نقش ترانسمیتر در سیستم‌های ابزار دقیق و کنترل
در هر فرایندی که فشار نقش کلیدی داشته باشد، از پمپ‌ها و کمپرسورها تا خطوط بخار و مخازن وجود ترانسمیتر ضروری است. این تجهیز با ارسال دقیق فشار، به سیستم کمک می‌کند تا:
- کیفیت محصول حفظ شود
- ایمنی فرایند تضمین شود
- از افت فشار و آسیب تجهیزات جلوگیری شود
- عملکرد تجهیزات بهینه باقی بماند
جدول مقایسه انواع ترانسمیتر فشار و برندهای مطرح بازار
| ویژگی‌ها / برندها | Endress+Hauser | Rosemount | Yokogawa | WIKA | ABB |
|---|---|---|---|---|---|
| کشور سازنده | سوئیس | آمریکا | ژاپن | آلمان | سوئیس–سوئد |
| دقت اندازه‌گیری | بسیار بالا (0.05%) | بسیار بالا (0.04%) | بالا (0.055%) | متوسط تا بالا | متوسط |
| پایداری بلندمدت | عالی | بسیار عالی | عالی‌ترین | خوب | خوب |
| مقاومت در شرایط سخت | بالا | بسیار بالا | بالا | متوسط | بالا |
| قابلیت HART | دارد | دارد | دارد | برخی مدل‌ها | دارد |
| خروجی 4–20mA | دارد | دارد | دارد | دارد | دارد |
| سری‌های مشهور | Cerabar / Deltabar | 3051 / 2051 | EJA / EJX | S10 / S11 | 266 Series |
| مناسب برای محیط خطرناک (Ex) | بله | بله | بله | برخی مدل‌ها | بله |
| طول عمر متوسط | بسیار زیاد | بسیار زیاد | بسیار زیاد | مناسب | مناسب |
| سطح قیمت | بالا | بالا | بالا | اقتصادی‌تر | اقتصادی–متوسط |
| بهترین کاربرد | صنایع حساس، پتروشیمی | محیط‌های سخت، پالایشگاه | فرایندهای طولانی و دارای ارتعاش | پروژه‌های عمومی | نیروگاهی و صنعتی |
انواع ترانسمیترهای فشار
ترانسمیترهای فشار بر اساس نوع فشار، نوع سیال، محیط کار و ساختار داخلی دسته‌بندی می‌شوند.
ترانسمیتر فشار صنعتی
رایج‌ترین نوع ترانسمیتر است و در صنایع عمومی برای اندازه‌گیری فشار مایعات، گازها و بخار استفاده می‌شود. این نوع معمولاً رنج‌های متنوعی از فشار را پوشش می‌دهد.
ترانسمیتر اختلاف فشار (DP Transmitter)
برای اندازه‌گیری اختلاف فشار بین دو نقطه استفاده می‌شود. کاربردهای مهم:
- اندازه‌گیری سطح مخازن تحت فشار
- اندازه‌گیری دبی از طریق اوریفیس پلیت
- پایش فیلترها و افت فشار
ترانسمیتر فشار مطلق و گیج
- گیج (Gauge): فشار را نسبت به فشار اتمسفر اندازه‌گیری می‌کند.
- مطلق (Absolute): فشار را نسبت به خلأ کامل می‌سنجد.
کاربرد مطلق: صنایع خلأ، کمپرسورها، تجهیزات دقیق آزمایشگاهی
کاربرد گیج: تقریباً تمام صنایع عمومی
ترانسمیترهای فشار هوشمند (Smart Pressure Transmitter)
این مدل‌ها قابلیت:
- کالیبراسیون دیجیتال
- تنظیمات HART
- تشخیص خطا
- Self-Diagnosis
- ارتباط دوطرفه
را دارند.
ترانسمیتر فشار ضدانفجار (Ex Proof)
برای محیط‌های خطرناک مانند پالایشگاه، پتروشیمی و مخازن گاز طراحی شده است و از ایجاد جرقه جلوگیری می‌کند.
ترانسمیتر فشار بهداشتی (Sanitary)
برای صنایع غذایی و دارویی با سطح صیقلی و عدم وجود نقاط تجمع آلودگی طراحی شده است.
ساختار و اجزای اصلی ترانسمیتر فشار
ترانسمیتر فشار شامل چند جزء اصلی است که هر کدام نقش کلیدی دارند.
سنسور یا المان اولیه اندازه‌گیری
مهم‌ترین بخش که معمولاً از جنس دیافراگم فلزی با تکنولوژی پیزوالکتریک یا خازنی ساخته می‌شود.
بخش الکترونیکی و مبدل سیگنال
سیگنال خام دریافتی را به شکل استاندارد و پایدار تبدیل می‌کند.
مدار تقویت‌کننده و تصحیح خطا
نویز سیگنال را حذف کرده و دقت را افزایش می‌دهد.
خروجی‌های استاندارد 4–20 mA، HART، Fieldbus و …
این خروجی‌ها امکان اتصال به انواع سیستم‌های کنترل را فراهم می‌کنند.
جنس بدنه و دیافراگم
انتخاب جنس مناسب در طول عمر تجهیز نقش اساسی دارد.
- SS316 برای کاربردهای عمومی
- Hastelloy برای سیالات خورنده
- Tantalum برای اسیدهای بسیار قوی
معیارهای انتخاب ترانسمیتر فشار مناسب
برای خرید یک ترانسمیتر فشار دقیق باید پارامترهای زیر را بررسی کرد:
محدوده اندازه‌گیری فشار (Range)
انتخاب رنج اشتباه می‌تواند باعث خطا، آسیب و کاهش طول عمر تجهیز شود.
دقت و پایداری
در صنایع حساس مانند دارویی یا پتروشیمی، دقت بالا ضروری است.
فشار کاری و فشار انفجار
باید با فشار واقعی سیستم و شرایط بحرانی سازگار باشد.
پروتکل‌های ارتباطی
انتخاب بین:
- 4–20mA
- HART
- Foundation Fieldbus
- Profibus
بسته به سیستم کنترل انجام می‌شود.
سازگاری با سیالات خورنده
انتخاب دیافراگم مقاوم در برابر اسیدها، نمک‌ها و گازهای خورنده اهمیت زیادی دارد.
دما و شرایط محیطی
در صورت دمای بالا باید مدل مناسب High Temperature انتخاب شود.
استاندارد ATEX، IECEx، SIL
برای محیط‌های خاص اجباری است.
برند و گارانتی
برندهای معتبر معمولاً دقت بیشتر، عمر طولانی و پشتیبانی بهتر دارند.
کاربرد ترانسمیتر فشار در صنایع مختلف
ترانسمیتر فشار در تمام صنایع نقش حیاتی دارد.
نفت، گاز و پتروشیمی
برای پایش خطوط لوله، مخازن تحت فشار، پمپ‌ها و توربین‌ها استفاده می‌شود.
نیروگاه‌ها
پایش بخار، سیستم‌های خنک‌کننده، بویلرها و پمپ‌ها
صنایع غذایی و دارویی
مدل‌های بهداشتی برای خطوط CIP و SIP، مخازن شیر، آبمیوه و مواد اولیه
آب و فاضلاب
کنترل فشار پمپ‌ها، مخازن ذخیره و خطوط انتقال
صنایع فولاد و سیمان
پایش فشار خطوط هوا، هیدرولیک و گازهای صنعتی
اتوماسیون صنعتی
کنترل فرایندهای تولید، دستگاه‌های CNC، کمپرسورها و پرس‌ها
بهترین برندهای ترانسمیتر فشار در بازار ایران
انتخاب برند معتبر نقش مهمی در دقت اندازه‌گیری، طول عمر، پایداری سیگنال و امنیت فرایند دارد. برندهای زیر به عنوان معتبرترین گزینه‌های بازار شناخته می‌شوند.

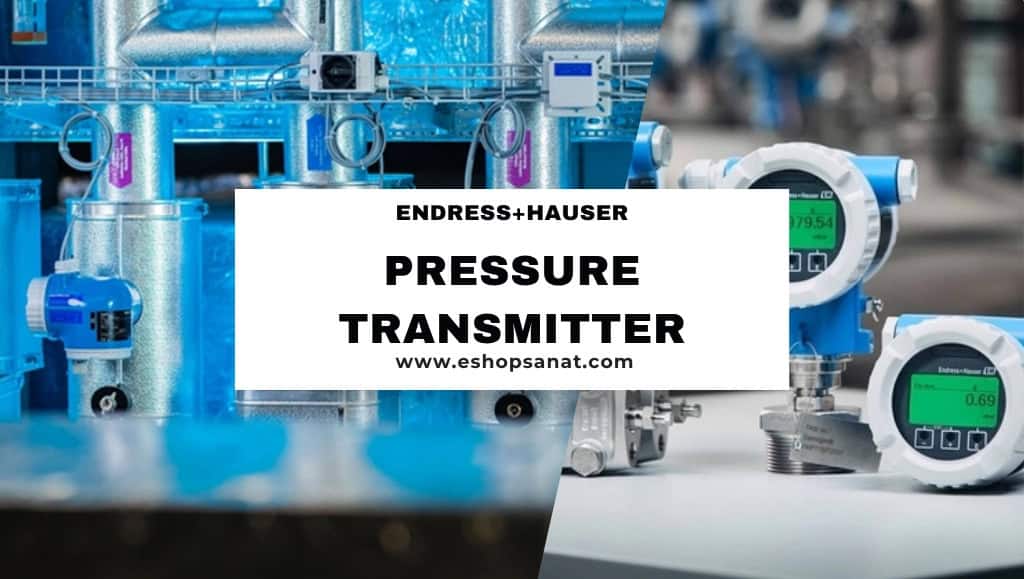

ترانسمیتر فشار اندرس هاوزر Endress+Hauser
این برند سوئیسی یکی از حرفه‌ای‌ترین تولیدکنندگان تجهیزات ابزار دقیق در جهان است. ترانسمیترهای فشار E+H به‌خاطر:
- دقت بسیار بالا
- ثبات طولانی‌مدت
- فناوری HART و Fieldbus
- بدنه مقاوم در محیط‌های خورنده
- طول عمر بالا
معروف‌اند. سری‌های Cerabar و Deltabar بالاترین فروش را در صنایع نفت و پتروشیمی دارند. جهت خرید و برسی ترانسمیتر فشار اندرس هاوزر Endress+Hauser به صفحه مورد نظر در سایت ایشاپ صنعت مراجعه نمایید .

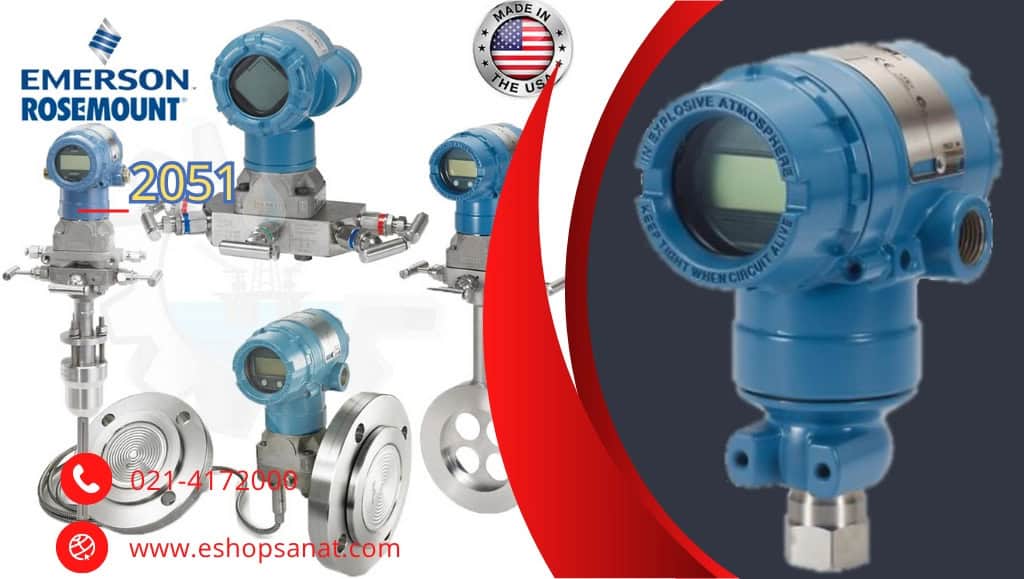

ترانسمیتر فشار روزمونت Rosemount
یکی از محبوب‌ترین برندهای آمریکایی در میان مهندسان و تکنسین‌ها. دلایل محبوبیت:
- دقت پایدار حتی در شرایط محیطی سخت
- قابلیت Self-Diagnosis پیشرفته
- رنج‌های متنوع فشار
- نسخه‌های Ex-Proof برای محیط‌های خطرناک
سری 3051 و 2051 از پرفروش‌ترین مدل‌ها در بازار ایران هستند. برسی ترانسمیتر فشار روزمونت Rosemount
ترانسمیتر فشار یوکوگوا Yokogawa
برند ژاپنی با کیفیت ساخت فوق‌العاده و طول عمر بسیار بالا.
مزایا:
- پایداری سیگنال در طولانی‌مدت
- بدنه مقاوم در برابر ارتعاش
- خطای بسیار کم
سری EJX و EJA برای فرایندهای حساس توصیه می‌شود. برسی و خرید ترانسمیتر فشار یوکوگوا Yokogawa در سایت ایشاپ صنعت
ترانسمیتر فشار ویکا WIKA
این برند آلمانی بیشتر به‌خاطر گیج فشار معروف است، اما در زمینه ترانسمیتر نیز مدل‌های قابل اطمینانی تولید می‌کند.
- قیمت مناسب‌تر از برندهای پریمیوم
- کیفیت ساخت خوب
- قابل استفاده در صنایع عمومی
ترانسمیتر فشار وگا Vega
برندی آلمانی با تمرکز بر تجهیزات اندازه‌گیری سطح و فشار.
مزایا:
- دقت بالا
- بدنه مقاوم
- طراحی کاملاً صنعتی
برندهای اقتصادی‌تر
برای پروژه‌هایی با بودجه محدود، برندهای آسیایی مانند Autrol، Metran، Holykell و Smar گزینه‌هایی مقرون‌به‌صرفه هستند.
جدول انواع ترانسمیتر فشار و کاربرد هر نوع
| نوع ترانسمیتر فشار | توضیح | بهترین کاربرد | مزایا | محدودیت‌ها |
|---|---|---|---|---|
| ترانسمیتر فشار گیج (Gauge) | اندازه‌گیری نسبت به فشار اتمسفر | صنایع عمومی، پمپ‌ها، خطوط انتقال | نصب ساده، قیمت مناسب | مناسب نبودن برای کاربردهای خلأ |
| ترانسمیتر فشار مطلق (Absolute) | اندازه‌گیری نسبت به خلأ کامل | کمپرسورها، صنایع خلأ، آزمایشگاه | دقت بالا در فشارهای پایین | قیمت بالاتر |
| ترانسمیتر اختلاف فشار (DP) | اندازه‌گیری اختلاف فشار میان دو نقطه | سطح مخازن، اندازه‌گیری دبی، فیلترها | بسیار کاربردی و دقیق | نیاز به نصب تخصصی |
| ترانسمیتر فشار هوشمند (Smart) | دارای HART و امکانات تشخیصی | پتروشیمی، نیروگاه‌ها | کالیبراسیون دیجیتال، Self-Diagnosis | قیمت بالاتر |
| ترانسمیتر ضدانفجار (Ex-Proof) | مقاوم در برابر جرقه و انفجار | معادن، نفت و گاز، پتروشیمی | ایمنی بالا | وزن و قیمت بیشتر |
| ترانسمیتر بهداشتی (Sanitary) | سطح صیقلی و بدون آلودگی | صنایع غذایی و دارویی | استاندارد بهداشتی بالا | محدودیت در رنج‌های فشار |
مقایسه برندها – کدام ترانسمیتر فشار برای چه کاربردی مناسب‌تر است؟
در این بخش مقایسه‌ای بین برندهای مطرح بازار ارائه می‌شود تا انتخاب دقیق‌تری داشته باشید.
مقایسه Endress Hauser با Rosemount
- E+H: دقت بالا، کیفیت ساخت ممتاز، مناسب صنایع حساس
- Rosemount: پایداری فوق‌العاده، گزینه‌های بیشتر برای محیط‌های خطرناک
اگر دقت و عمر طولانی اولویت باشد: E+H
اگر تحمل شرایط سخت اولویت باشد: Rosemount
مقایسه Rosemount با Yokogawa
- Yokogawa: ثبات عالی، بدنه مقاوم‌تر، مناسب ارتعاشات
- Rosemount: تشخیص خطای هوشمند، گزینه‌های ارتباطی بیشتر
برای پالایشگاه‌ها: Rosemount
برای فرایندهای طولانی‌مدت و ارتعاش بالا: Yokogawa
مقایسه Yokogawa با WIKA
- WIKA: اقتصادی‌تر، مناسب مصارف عمومی
- Yokogawa: صنعتی‌تر، مناسب پروژه‌های دقیق
اگر بودجه محدود است → WIKA
اگر عملکرد طولانی‌مدت مهم است → Yokogawa
تحلیل عملکرد، دوام، دقت و خدمات
- از نظر دقت: E+H و Rosemount
- از نظر طول عمر: Yokogawa
- از نظر قیمت: WIKA و ABB
- از نظر قیمت/کیفیت: Autrol و Smar
خطاهای رایج در انتخاب ترانسمیتر فشار
انتخاب اشتباه در این تجهیزات می‌تواند باعث خسارت، توقف تولید و خطای فرایندی شود.
انتخاب رنج اندازه‌گیری اشتباه
رنج کمتر از مقدار واقعی باعث آسیب به سنسور
رنج بیشتر باعث افت دقت
بی‌توجهی به نوع سیال
سیالات خورنده مثل اسیدها نیاز به دیافراگم Hastelloy یا Tantalum دارند.
بی‌توجهی به خروجی و پروتکل
اگر سیستم کنترل HART باشد اما ترانسمیتر فقط 4–20mA باشد، امکان تنظیمات پیشرفته از بین می‌رود.
استفاده از برند نامعتبر
برندهای بی‌نام اغلب:
- خطای بالا
- تحمل فشار پایین
- نویز زیاد
- عمر کوتاه
دارند.
خرید ترانسمیتر بدون گواهی اصالت
فیک بودن ترانسمیترها بزرگ‌ترین مشکل بازار است.
خرید از فروشگاه تخصصی ضروری است.
نکات نصب و نگهداری ترانسمیتر فشار
نصب صحیح و نگهداری اصولی عمر دستگاه را ۲ تا ۳ برابر افزایش می‌دهد.
قوانین نصب صحیح
- نصب در نقطه بدون لرزش
- جلوگیری از تماس مستقیم با دمای بسیار بالا
- استفاده از impulse line استاندارد
- قرارگیری در ارتفاع مناسب از سیال
کالیبراسیون دوره‌ای
کالیبراسیون دقیق هر ۶ تا ۱۲ ماه لازم است تا دقت خروجی حفظ شود.
عوامل خرابی زودرس
- دمای غیرقابل‌تحمل
- رسوب سیال
- انفجار ناگهانی فشار (Over Pressure)
- نصب روی تجهیزات لرزشی
چطور عمر مفید ترانسمیتر را افزایش دهیم؟
- انتخاب جنس مناسب با نوع سیال
- نصب در محیط دارای تهویه
- محافظت در برابر ضربه
- استفاده از محافظ Surge Protection در خطوط
- کالیبراسیون منظم
جدول کاربرد ترانسمیتر فشار در صنایع مختلف
| صنعت | نوع ترانسمیتر مناسب | دلیل نیاز |
|---|---|---|
| نفت، گاز و پتروشیمی | DP، Ex-Proof، Smart | ایمنی، دقت بالا، محیط خطرناک |
| نیروگاه‌ها | High-Temp، Smart | کنترل بویلر و بخار |
| آب و فاضلاب | گیج و Absolute | کنترل پمپ، مخازن |
| غذایی و دارویی | Sanitary | رعایت استاندارد بهداشتی |
| فولاد و سیمان | Industrial، High-Pressure | دما و فشار بالا |
| اتوماسیون صنعتی | Smart و 4–20mA | کنترل دقیق تجهیزات |
چرا خرید آنلاین ترانسمیتر فشار از فروشگاه تخصصی ابزار دقیق مهم است؟
خرید اینترنتی از یک مرکز تخصصی ابزار دقیق باعث می‌شود:
- اصالت کالا تضمین شود
- دیتاشیت کامل در دسترس باشد
- امکان مقایسه چند برند وجود داشته باشد
- پشتیبانی و مشاوره فنی دریافت کنید
- ارسال سریع و بسته‌بندی ایمن داشته باشید
خرید بهترین ترانسمیترهای فشار از EShopSanat
فروشگاه تخصصی ایشاپ صنعت یکی از مرجع‌های معتبر تجهیزات ابزار دقیق است.
مزایا:
- محصولات اصل
- قیمت رقابتی
- مشاوره تخصصی
خدمات مشاوره تخصصی و پشتیبانی
کارشناسان فنی فروشگاه آماده کمک برای انتخاب بهترین مدل مطابق با نوع سیال، رنج فشار و بودجه هستند.
جمع‌بندی حرفه‌ای
ترانسمیتر فشار یکی از مهم‌ترین تجهیزات ابزار دقیق در تمام صنایع است؛ تجهیزی که عملکرد صحیح آن به‌طور مستقیم بر ایمنی، پایداری، کیفیت محصول، کنترل فرایند و بازدهی تولید اثر می‌گذارد. انتخاب یک ترانسمیتر مناسب همیشه باید بر اساس معیارهایی مانند رنج اندازه‌گیری، نوع سیال، دقت، استانداردهای ایمنی، جنس دیافراگم، شرایط محیطی و برند سازنده انجام شود.
برندهایی مانند Endress+Hauser، Rosemount و Yokogawa استانداردهای جهانی را در این حوزه تعریف کرده‌اند و به‌عنوان انتخاب‌های ممتاز در صنایع نفت و گاز، پتروشیمی، نیروگاهی، غذایی و دارویی شناخته می‌شوند. در مقابل، برندهای اقتصادی‌تر، گزینه‌هایی مقرون‌به‌صرفه برای پروژه‌هایی با حساسیت کمتر فراهم می‌کنند.
در نهایت، کیفیت اندازه‌گیری و دوام تجهیز تنها به برند وابسته نیست؛ بلکه نصب صحیح، کالیبراسیون دوره‌ای، انتخاب جنس مقاوم در برابر سیال و خرید از یک مرجع معتبر ابزار دقیق نقش اساسی دارد. یک انتخاب هوشمندانه می‌تواند از توقف تولید، خسارت سیستمی، افت کیفیت و هزینه‌های اضافی جلوگیری کند و سال‌ها عملکرد پایدار را تضمین نماید.
معرفی شرکت EShopSanat – مرجع تخصصی تجهیزات ابزار دقیق
ایشاپ صنعت یکی از معتبرترین مجموعه‌های تخصصی در زمینه فروش تجهیزات ابزار دقیق، تجهیزات اندازه‌گیری فشار، دما، فلو و ابزار کنترل فرایند در ایران است. این مجموعه با ارائه‌ی محصولات اورجینال از برندهای معتبر جهانی مانند Endress+Hauser، Rosemount، Yokogawa، WIKA، ABB و سایر تولیدکنندگان مطرح، به عنوان یک مرجع قابل اعتماد شناخته می‌شود.
خدمات کلیدی EshopSanat:
- ارائه ضمانت اصالت کالا
- مشاوره تخصصی برای انتخاب ترانسمیتر مناسب
- دسترسی به دیتاشیت کامل محصولات
- ارسال سریع و پشتیبانی فنی
- موجودی متنوع از برندهای معتبر جهان
- قیمت‌گذاری منصفانه و رقابتی
- پشتیبانی در تمامی مراحل خرید تا راه‌اندازی
EshopSanat با تکیه بر تیم مهندسی متخصص و تجربه‌ی گسترده در پروژه‌های صنعتی، بهترین انتخاب برای شرکت‌ها، مهندسان ابزار دقیق و صنایع مختلف است.
اطلاعات تماس و آدرس
📍 آدرس دفتر:
تهران – خیابان مطهری – خیابان علی‌اکبری – خیابان صحاف‌زاده – پلاک ۵۸، واحد ۴
📞 مشاوره و پشتیبانی:
021-41720000
📧 ایمیل رسمی:
eshopsanat@gmail.com
سوالات متداول ترانسمیتر فشار (FAQ)
در ادامه رایج‌ترین سوالات کاربران درباره ترانسمیتر فشار مطرح می‌شود:
سوال 1: آیا ترانسمیتر فشار با گیج فشار تفاوت دارد؟
بله. گیج فشار فقط عدد را نمایش می‌دهد، اما ترانسمیتر آن را به سیگنال استاندارد ارسال می‌کند.
سوال 2: بهترین برند بازار کدام است؟
برای دقت بالا: Endress+Hauser
برای سخت‌ترین شرایط محیطی: Rosemount
برای طول عمر زیاد: Yokogawa
سوال 3: آیا ترانسمیترهای ارزان ارزش خرید دارند؟
برای پروژه‌های سبک: بله
برای صنایع حساس: خیر
سوال 4: آیا نصب ترانسمیتر نیاز به تخصص دارد؟
بله، تنظیم رنج، Zero، Span و اتصال صحیح باید توسط تکنسین انجام شود.
