ساعت اندیکاتور چیست و چگونه باید از آن استفاده کنیم؟
ساعت اندیکاتور (به انگلیسی: Dial Gauge یا Dial Indicator) و ساعت اندیکاتور دیجیتال یکی از ابزارهای دقیق و حیاتی در صنایع مختلف هستند که برای اندازه‌گیری و کنترل قطعات صنعتی با دقت بالا مورد استفاده قرار می‌گیرند. این ابزارها به خصوص برای اندازه‌گیری ابعاد قطعات از جمله طول، قطر، تختی، گردی، توازی، تعامد و زاویه‌ای بودن به کار می‌روند. در این مقاله، به بررسی ساختار، کاربردها و نحوه استفاده از ساعت اندیکاتور و ساعت اندیکاتور دیجیتال خواهیم پرداخت.
ساعت اندیکاتور چیست؟
ساعت اندیکاتور یک وسیله مقایسه‌ای است که به منظور اندازه‌گیری و کنترل قطعات صنعتی با دقت بالا به کار می‌رود. این ابزار به دلیل دقت بسیار بالا، در بسیاری از فرایندهای تولید، ماشین‌کاری و کنترل کیفیت استفاده می‌شود. از ساعت اندیکاتور می‌توان برای اندازه‌گیری تغییرات ابعادی قطعات از جمله طول، قطر، تختی، گردی، توازی، تعامد و زاویه‌ای بودن استفاده کرد.

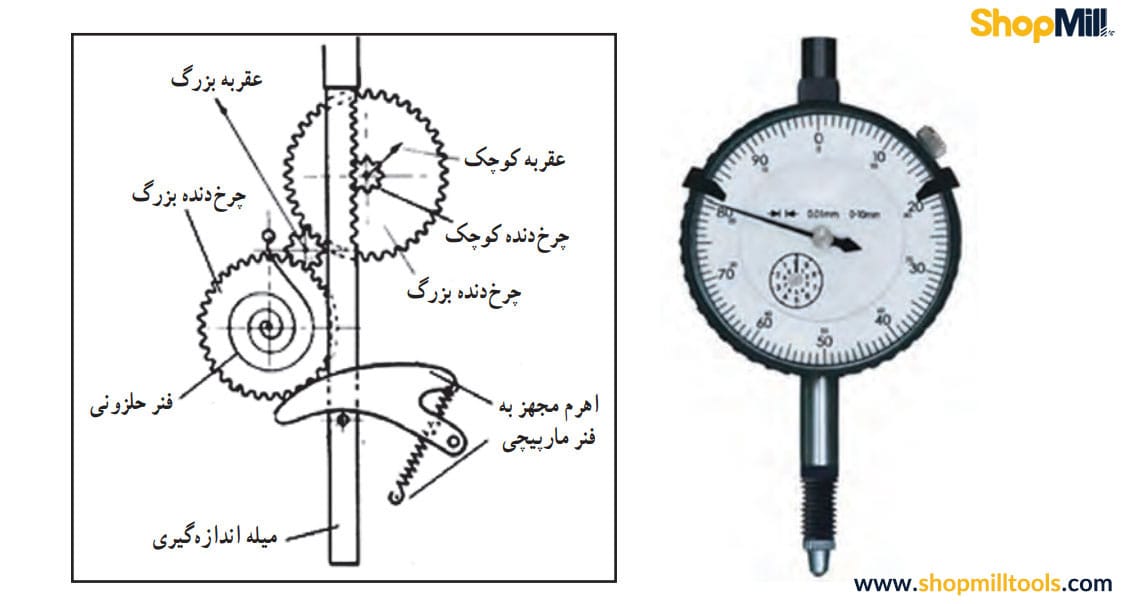

ساختار ساعت اندیکاتور معمولاً به شکل چرخ‌دنده‌ای است که از طریق درگیری چرخ‌دنده‌ها، حرکت از میلۀ لمس‌کننده (اسپیندل) قطعه به عقربه منتقل می‌شود. این ویژگی باعث می‌شود که ساعت اندیکاتور بتواند به صورت دقیق، حرکات و تغییرات ریز ابعادی قطعه را اندازه‌گیری کند.
در طرف دیگر، ساعت اندیکاتور دیجیتال به جای استفاده از عقربه و صفحه مدرج آنالوگ، از صفحه نمایش دیجیتال برای نمایش مقادیر اندازه‌گیری شده استفاده می‌کند. این ابزار با دقت بالا و قابلیت‌های اضافی همچون ذخیره‌سازی مقادیر اندازه‌گیری و اتصال به کامپیوتر برای پردازش بیشتر داده‌ها، در بسیاری از صنایع مدرن محبوب است.
ساعت اندیکاتور اینسایز؛ انتخاب حرفه‌ای برای اندازه‌گیری دقیق:
ساعت اندیکاتور برند اینسایز (INSIZE) یکی از پرفروش‌ترین و معتبرترین ابزارهای اندازه‌گیری در صنایع ماشین‌کاری و کنترل کیفیت است. این ابزار با دقت بالا، ساختار مقاوم و طراحی مهندسی‌شده، برای اندازه‌گیری انحرافات جزئی، تابیدگی و اختلاف سطوح در قطعات فلزی کاربرد دارد. برند اینسایز با تمرکز بر کیفیت ساخت، طول عمر بالا و قیمت مقرون‌به‌صرفه، توانسته جایگاه ویژه‌ای در میان مهندسان، اپراتورها و بازرسان کنترل کیفیت پیدا کند. اگر به دنبال یک ساعت اندیکاتور دقیق، بادوام و مطمئن هستید، مدل‌های مختلف اینسایز می‌توانند انتخابی حرفه‌ای و هوشمندانه برای کارگاه‌ها و واحدهای صنعتی شما باشند.
اجزای اصلی ساعت اندیکاتور:
- بدنه اصلی:
ساختار اصلی ساعت است که تمامی اجزای مختلف روی آن سوار می‌شوند و پایه نگهدارنده بخش‌های داخلی و خارجی ساعت محسوب می‌شود.
- صفحه پشت ساعت:
دارای زبانه سوراخ‌دار است و برای بستن ساعت به نگهدارنده استفاده می‌شود. - میله اندازه‌گیری:
قطعه‌ای است که وظیفه انتقال اندازه به چرخ‌دنده‌های داخلی ساعت را بر عهده دارد. - سر میله اندازه‌گیری:
بخشی که با قطعه کار در تماس است و قابل تعویض است. این قسمت می‌تواند در اشکال مختلف مانند عدسی، کروی، مخروطی، بشقابی یا میله‌ای ساخته شود. - راهنمای میله اندازه‌گیری (غلاف):
قطعه‌ای است که وظیفه هدایت و حفاظت از میله اندازه‌گیری را بر عهده دارد. - انتهای میله اندازه‌گیری:
قسمتی از میله که در داخل ساعت قرار دارد و با مکانیزم داخلی ساعت در ارتباط است. - صفحه مدرج بزرگ:
صفحه‌ای متحرک است که اندازه‌های کوچک را نشان می‌دهد و با عقربه بزرگ کار می‌کند. این صفحه قابلیت صفر کردن دستگاه را نیز فراهم می‌کند. - صفحه مدرج کوچک (دور شمار):
صفحه‌ای ثابت است که برای نمایش اندازه‌های بزرگ‌تر به کار می‌رود و با عقربه کوچک عمل می‌کند. - اجزای آب‌بندی:
قطعاتی که برای جلوگیری از نفوذ رطوبت و گردوغبار به داخل ساعت تعبیه شده‌اند و از عملکرد دقیق دستگاه محافظت می‌کنند.
آموزش نحوه کار با ساعت اندیکاتور:
ساعت اندیکاتور یک ابزار اندازه‌گیری دقیق است که برای اندازه‌گیری تغییرات بسیار کوچک در ابعاد و موقعیت قطعات استفاده می‌شود. نحوه استفاده از این ابزار به این صورت است که تغییرات سطح یا ابعاد قطعه بر روی میلۀ لمس‌کننده (اسپیندل) ساعت اندیکاتور تاثیر می‌گذارد و این حرکت به عقربه یا نمایشگر دیجیتال منتقل می‌شود. در ادامه، گام به گام نحوه کار با ساعت اندیکاتور را توضیح می‌دهیم.
1. آماده‌سازی ساعت اندیکاتور
- بررسی وضعیت ساعت اندیکاتور: قبل از هر چیزی باید اطمینان حاصل کنید که ساعت اندیکاتور در وضعیت خوبی قرار دارد و هیچ آسیبی به آن وارد نشده است. همچنین مطمئن شوید که شاخص یا عقربه به درستی کار می‌کند و صفحه مدرج (در صورت وجود) به درستی نصب شده است.
- تنظیمات اولیه: ساعت اندیکاتور باید به گونه‌ای تنظیم شود که مقیاس اندازه‌گیری آن به صفر برسد. برای این کار، با استفاده از پیچ‌های تنظیم ساعت اندیکاتور، عقربه یا شاخص را به صفر برسانید. این کار برای انجام اندازه‌گیری دقیق ضروری است.
2. قرار دادن ساعت اندیکاتور
- قرار دادن ساعت اندیکاتور روی قطعه: ساعت اندیکاتور باید به گونه‌ای قرار بگیرد که میلۀ لمس‌کننده (اسپیندل) آن با سطح قطعه در تماس مستقیم باشد. این تماس باید نرم و بدون فشار زیاد باشد تا از اندازه‌گیری‌های دقیق جلوگیری نشود.

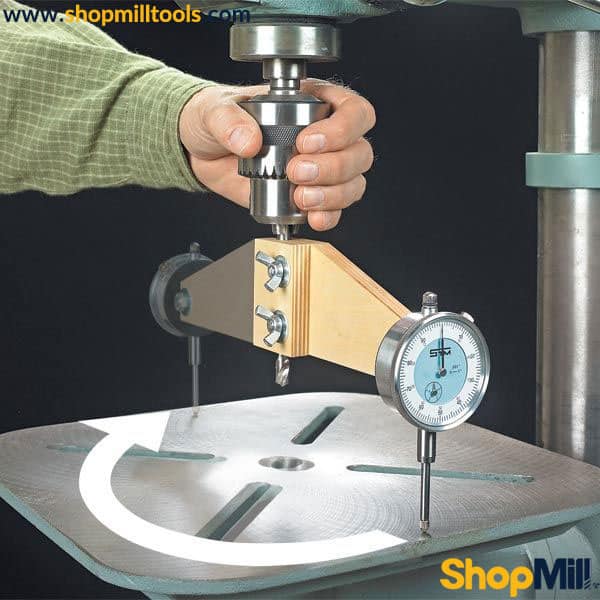

- قرار دادن ساعت اندیکاتور روی دستگاه: ساعت اندیکاتور را می‌توان روی دستگاه‌های مختلفی مانند دستگاه تراش، فرز یا سی ان سی نصب کرد. در این مرحله، باید از ثابت بودن ساعت اندیکاتور روی دستگاه اطمینان حاصل کنید. معمولاً از پایه‌های مخصوص برای نگهداری ساعت اندیکاتور استفاده می‌شود.
3. تنظیم فشار و موقعیت
- تنظیم فشار بر قطعه: فشار مناسب برای تماس صحیح میلۀ لمس‌کننده با سطح قطعه باید تنظیم شود. این فشار نباید خیلی زیاد باشد، زیرا می‌تواند باعث انحراف در اندازه‌گیری‌ها شود. به همین دلیل باید با دقت فشار را تنظیم کنید.
- تنظیم موقعیت ساعت اندیکاتور: در صورتی که از ساعت اندیکاتور دیجیتال استفاده می‌کنید، مطمئن شوید که صفحه نمایش قابل خواندن و در وضعیت مناسب قرار دارد. اگر از ساعت اندیکاتور آنالوگ استفاده می‌کنید، باید به دقت عقربه را تنظیم کنید.
4. اندازه‌گیری و خواندن نتایج
- شروع اندازه‌گیری: حالا که ساعت اندیکاتور به درستی نصب و تنظیم شده است، می‌توانید شروع به اندازه‌گیری تغییرات ابعادی قطعه کنید. هر گونه تغییر در سطح قطعه (مانند انحرافات یا ناصافی‌ها) باعث حرکت میلۀ لمس‌کننده می‌شود و این حرکت به عقربه یا نمایشگر دیجیتال منتقل می‌شود.
- خواندن نتایج: در ساعت اندیکاتور آنالوگ، انحرافات با حرکت عقربه نشان داده می‌شوند و شما باید این حرکت را روی صفحه مدرج بخوانید. در ساعت اندیکاتور دیجیتال، تغییرات ابعادی به صورت عددی بر روی صفحه نمایش نشان داده می‌شوند. به این ترتیب می‌توانید میزان تغییرات قطعه را مشاهده و ثبت کنید.
5. تکرار اندازه‌گیری‌ها (در صورت نیاز)
- تکرار اندازه‌گیری‌ها: گاهی ممکن است برای دقت بیشتر یا ارزیابی‌های دقیق‌تر، نیاز به انجام اندازه‌گیری‌های چندگانه داشته باشید. در این صورت، باید مطمئن شوید که ساعت اندیکاتور همچنان در موقعیت صحیح قرار دارد و به درستی تنظیم است.
- بررسی اندازه‌گیری‌ها در نقاط مختلف: برای اندازه‌گیری‌های دقیق‌تر، می‌توان از ساعت اندیکاتور برای اندازه‌گیری تغییرات در نقاط مختلف سطح قطعه استفاده کرد. این کار کمک می‌کند تا انحرافات یا ناصافی‌ها به دقت تشخیص داده شوند.
6. ثبت نتایج و انجام اقدامات لازم
- ثبت نتایج: پس از اندازه‌گیری تغییرات ابعادی یا موقعیتی قطعه، نتایج را ثبت کنید. در صورت استفاده از ساعت اندیکاتور دیجیتال، معمولاً داده‌ها به صورت خودکار ذخیره می‌شوند و می‌توانید آنها را برای بررسی بیشتر ذخیره یا به سیستم‌های دیگر منتقل کنید.
- اقدام به اصلاح قطعه یا دستگاه: در صورتی که نتایج اندازه‌گیری نشان‌دهنده انحرافات قابل توجهی باشند، باید اقداماتی برای اصلاح قطعه یا تنظیم دستگاه انجام دهید.
دقت و دامنه ی اندازه گیری ساعت اندیکاتور
- دقت ساعت اندیکاتور: در ساعت‌های اندیکاتور دقت در سیستم میلی‌متری معمولاً 0.01 و 0.001 میلی‌متر و در سیستم اینچی 0.01 و 0.001 اینچ است. دقت این ابزار مستقیماً به گام چرخ‌دنده‌ها و تقسیمات صفحه بزرگ وابسته است. هرچه دقت افزایش یابد، گام چرخ‌دنده‌ها کوچک‌تر و تعداد تقسیمات صفحه بزرگ بیشتر می‌شود. به عنوان مثال، اگر میله لمس‌کننده ساعت اندیکاتور یک میلی‌متر جابه‌جا شود و عقربه بزرگ یک دور کامل بزند و تعداد تقسیمات صفحه بزرگ 100 باشد، دقت ساعت برابر است با: 0.01 = 1/100 میلی‌متر.
- دامنه ساعت اندیکاتور: دامنه اندازه‌گیری ساعت اندیکاتور رابطه معکوس با دقت دارد؛ یعنی هرچه دقت بیشتر باشد، دامنه اندازه‌گیری کمتر است. دامنه، فاصله بین حداقل و حداکثر اندازه‌ای است که ساعت اندیکاتور قادر به اندازه‌گیری آن است. برای مثال، اگر دامنه ساعت 0 تا 10 میلی‌متر باشد، یعنی این ابزار می‌تواند از صفر تا حداکثر 10 میلی‌متر را اندازه‌گیری کند. حداکثر دامنه برابر با بیشترین میزان جابه‌جایی میله لمس‌کننده است که می‌توان آن را با تعداد دوران‌های عقربه بزرگ ساعت در هر 360 درجه مشخص کرد. مقدار دقت و دامنه اندازه‌گیری هر ساعت اندیکاتور معمولاً روی صفحه بزرگ ساعت حک می‌شود.
نکات مهم هنگام کار با ساعت اندیکاتور:
- پرهیز از فشار زیاد: هیچگاه فشار زیادی به ساعت اندیکاتور وارد نکنید، زیرا ممکن است باعث آسیب به ابزار یا نتیجه‌گیری غلط شود.
- دقت در صفر کردن: قبل از هر اندازه‌گیری، ساعت اندیکاتور باید به دقت صفر شود تا نتایج صحیح به دست آید.
- استفاده از پایه‌های ثابت: در هنگام کار با ساعت اندیکاتور، از پایه‌های مناسب و ثابت استفاده کنید تا ابزار به درستی در موقعیت قرار گیرد.
- احتیاط در تغییرات کوچک: ساعت اندیکاتور برای اندازه‌گیری تغییرات بسیار کوچک طراحی شده است، بنابراین دقت در خواندن نتایج اهمیت زیادی دارد.
کاربردهای ساعت اندیکاتور:
ساعت اندیکاتور و ساعت اندیکاتور دیجیتال در صنایع مختلف کاربردهای گسترده‌ای دارند. مهم‌ترین کاربردهای آن عبارتند از:
1. اندازه‌گیری انحرافات
ساعت اندیکاتور به طور دقیق می‌تواند انحرافات قطعات از شکل ایده‌آل خود را اندازه‌گیری کند. این انحرافات ممکن است به دلیل مشکلات ماشین‌آلات یا دقت کم فرآیندهای تولید ایجاد شوند. با استفاده از ساعت اندیکاتور، اپراتور می‌تواند از انحرافات کوچک و بزرگ مطلع شده و اقدامات لازم را برای اصلاح آنها انجام دهد. در ساعت اندیکاتور دیجیتال، اندازه‌گیری‌ها با دقت بالاتری نمایش داده می‌شوند و معمولاً مقادیر دقیق‌تر و قابلیت ذخیره‌سازی داده‌ها نیز وجود دارد.
2. تنظیم و تراز کردن ماشین‌آلات
یکی از کاربردهای مهم ساعت اندیکاتور، تراز کردن دستگاه‌های مختلف است. این ابزار به اپراتور کمک می‌کند تا از دقت دستگاه‌های تراش، فرز یا سی ان سی اطمینان حاصل کند و مطمئن شود که ماشین‌آلات به درستی تنظیم شده‌اند و هیچ‌گونه انحرافی در حرکت آنها وجود ندارد. ساعت اندیکاتور دیجیتال با دقت بالاتر، می‌تواند اطلاعات دقیقی در اختیار اپراتور قرار دهد و به راحتی می‌توان داده‌های اندازه‌گیری شده را ذخیره و بررسی کرد.
3. کنترل کیفیت
در فرآیندهای تولید قطعات، ساعت اندیکاتور برای بررسی کیفیت قطعات و دقت آنها استفاده می‌شود. این ابزار می‌تواند تغییرات کوچک در ابعاد قطعه‌ها را اندازه‌گیری کرده و به کنترل کیفیت قطعه کمک کند. ساعت اندیکاتور دیجیتال با نمایش دقیق‌تر و قابلیت اتصال به سیستم‌های کامپیوتری، امکان بررسی و تجزیه و تحلیل داده‌ها را تسهیل می‌کند.
4. بررسی حرکات ظریف
گاهی اوقات در برخی از صنایع، اندازه‌گیری حرکات بسیار کوچک و ظریف مهم است. برای مثال، تغییرات دمایی یا ارتعاشات در قطعات حساس. ساعت اندیکاتور می‌تواند این تغییرات را به دقت اندازه‌گیری کند. ساعت اندیکاتور دیجیتال علاوه بر اندازه‌گیری دقیق‌تر، به راحتی می‌تواند مقادیر را نمایش دهد و به راحتی در سیستم‌های مختلف ذخیره و پردازش شود.
مثال عینی از کاربرد ساعت اندیکاتور در صنعت
یکی از بهترین مثال‌ها از استفاده ساعت اندیکاتور در صنعت، در فرآیند تولید قطعات دقیق در یک کارخانه ماشین‌کاری است. فرض کنید یک قطعه فلزی برای موتور خودرو تولید می‌شود و باید دقت بسیار بالایی در ابعاد آن حفظ شود. در اینجا ساعت اندیکاتور به شکل زیر استفاده می‌شود:
1. تراز کردن دستگاه تراش
قبل از شروع به کار، ساعت اندیکاتور برای تراز کردن دستگاه تراش استفاده می‌شود. این کار اطمینان حاصل می‌کند که دستگاه به درستی تنظیم شده است و هیچ انحرافی در حرکت ابزار وجود ندارد.
2. اندازه‌گیری دقت سطح قطعه
در حین فرآیند تراشکاری، ساعت اندیکاتور برای اندازه‌گیری میزان ناصافی‌های سطح قطعه استفاده می‌شود. این ابزار به اپراتور این امکان را می‌دهد که اطمینان حاصل کند سطح قطعه صاف و دقیق است.
3. کنترل دقت عمق تراش
ساعت اندیکاتور به اپراتور کمک می‌کند تا عمق تراشکاری را با دقت بالا اندازه‌گیری کند و اطمینان حاصل کند که قطعه در ابعاد صحیح باقی می‌ماند.
این روش‌ها به تولید قطعات با دقت بالا و جلوگیری از خطاهای تولید کمک می‌کند.
نگهدارنده ی ساعت اندیکاتور
برای نگه داشتن و موقعیت دادن ساعت اندیکاتور از نگهدارنده استفاده می شود .ساعت های اندیکاتور به تنهایی قابل استفاده نیستند و نیاز است تا روی نگهدارنده ی مناسب نصب گردند .

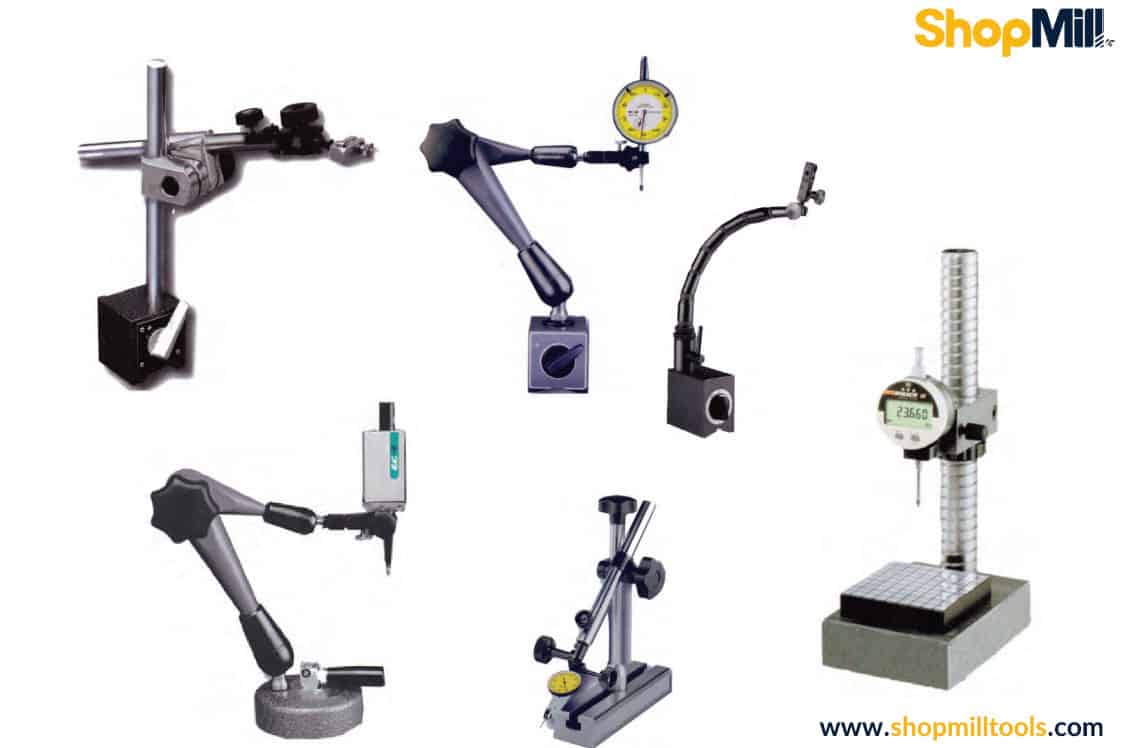

انواع نگهدارنده‌های ساعت اندازه‌گیری:
- نگهدارنده میله‌ای با پایه آهنربایی: شامل پایه، آهنربا، کلید قطع و وصل، میله عمودی، میله افقی و بست‌ها.
- نگهدارنده میله‌ای مفصلی با پایه آهنربایی: انعطاف‌پذیرتر، دارای پایه آهنربایی، میله مفصلی، پیچ و بند، و بست ساعت.
- نگهدارنده انعطاف‌پذیر: بسیار منعطف، شامل پایه آهنربایی، کلید قطع و وصل، اهرم، بادامک تثبیت‌کننده، استوانه‌های مخروطی، کابل و بست ساعت.
- نگهدارنده میله‌ای با پایه چدنی: پایه سنگین چدنی، میله‌ها، بند و بست، مناسب برای ایجاد موقعیت ثابت ساعت.
- نگهدارنده میله‌ای با پایه شیاردار: مشابه پایه چدنی اما با شیار T شکل که امکان جابجایی میله عمودی را فراهم می‌کند.
- نگهدارنده ثابت مجهز به صفحه صافی: دارای میز فلزی صاف، ستون عمودی و بست ساعت.
- نگهدارنده ثابت مجهز به صفحه صافی شیاردار: با پایه سنگین برای ثبات بیشتر و کاهش لرزش، مجهز به صفحه صافی شیاردار، ستون و بست ساعت.
- نگهدارنده ثابت مجهز به صفحه صافی گرانیتی: مناسب برای مترولوژی و کالیبراسیون، شامل صفحه صافی گرانیتی، ستون و بست ساعت.
نتیجه‌گیری
ساعت اندیکاتور و ساعت اندیکاتور دیجیتال ابزارهای حیاتی در بهبود دقت و کیفیت فرآیندهای تولید هستند. این ابزارها با اندازه‌گیری تغییرات کوچک و انحرافات در قطعات، امکان تولید قطعات دقیق و با کیفیت را فراهم می‌آورند. استفاده صحیح از این ابزارها در ماشین‌آلات و فرآیندهای تولید می‌تواند به کاهش خطاها، بهبود کیفیت و افزایش بهره‌وری منجر شود.
