کابل کواکسیال | بررسی انواع، کاربردها و نکات کلیدی برای خرید مطمئن
در دنیای ارتباطات، که سیگنال‌های فرکانس بالا (RF) برای انتقال داده‌های صوتی، تصویری و اینترنتی حیاتی هستند، کابل کواکسیال (Coaxial Cable) یک ستون فقرات مهم محسوب می‌شود. در حالی که فیبر نوری و کابل‌های زوج به هم تابیده (Twisted Pair) سهم زیادی از بازار را به خود اختصاص داده‌اند، کابل کواکسیال همچنان به دلیل ساختار منحصربه‌فرد و توانایی عالی در ایزوله کردن سیگنال از نویز، در شبکه‌های تلویزیونی کابلی (CATV)، نظارت تصویری (CCTV) و برخی شبکه‌های داده صنعتی، کاربردی غیرقابل جایگزین دارد. با این حال، کیفیت ساخت و انتخاب گرید مناسب کواکسیال، مستقیماً بر روی کیفیت سیگنال و میزان افت (Attenuation) در طول مسیر تأثیر می‌گذارد. هدف از این راهنما، بررسی تخصصی ساختار، انواع و مهم‌ترین نکات کلیدی که قبل از خرید باید بدانید برای انتخاب یک کابل کواکسیال باکیفیت و استاندارد است.
کابل کواکسیال چیست؟ ساختار چهارلایه و اصل ایزوله سازی سیگنال
کابل کواکسیال، که نام خود را از دو محور مشترک (Co-axial) رسانا و شیلد گرفته است، برای انتقال سیگنال‌های فرکانس بالا (RF) طراحی شده است. ساختار این کابل شامل چهار لایه متحدالمرکز است که راز موفقیت آن در ایزوله‌سازی نویز محیطی را توضیح می‌دهد:
رسانای مرکزی (Core Conductor)
این بخش از مس خالص (تک رشته یا چند رشته) ساخته شده و وظیفه حمل سیگنال الکتریکی را بر عهده دارد. کیفیت و خلوص مس در این رسانا، عامل اصلی کاهش تلفات سیگنال است.
دی‌الکتریک (Dielectric Insulator)
یک لایه عایق سفید رنگ (معمولاً پلی‌اتیلن جامد یا فوم)، که رسانای مرکزی را احاطه کرده و آن را دقیقاً در مرکز نگه می‌دارد. دی‌الکتریک، فاصله ثابت بین رسانا و شیلد را حفظ کرده و مهم‌تر از همه، امپدانس کابل را تعیین می‌کند (مثلاً ۷۵ اهم یا ۵۰ اهم).
شیلد یا لایه محافظ (Shield)
این لایه، که معمولاً از فویل آلومینیومی، بافت درهم‌تنیده مسی یا آلومینیومی (Braid) یا ترکیبی از هر دو تشکیل شده، وظیفه ایزوله‌سازی سیگنال از نویز الکترومغناطیسی (EMI) و فرکانس رادیویی (RFI) محیطی را بر عهده دارد. همچنین، شیلد به عنوان مسیر بازگشت جریان عمل می‌کند.
روکش خارجی (Jacket)
یک لایه محافظ PVC یا پلی‌اتیلن که کابل را در برابر رطوبت، اشعه UV، سایش و عوامل محیطی حفظ می‌کند. ساختار کواکسیال اطمینان می‌دهد که سیگنال اصلی در فضای بین رسانای مرکزی و شیلد محصور بماند و از تداخل‌های خارجی کاملاً مصون باشد.
شناخت انواع کابل کواکسیال: تفاوت ۵۰ اهم، ۷۵ اهم و ۹۳ اهم
مهم‌ترین عامل در دسته‌بندی و خرید کابل کواکسیکال، امپدانس مشخصه (Characteristic Impedance) آن است که بر اساس نسبت قطر رسانای مرکزی به قطر داخلی شیلد تعیین می‌شود. عدم تطابق امپدانس کابل با تجهیزات (فرستنده و گیرنده) باعث بازتاب سیگنال و تلفات شدید می‌شود.
کابل های ۷۵ اهم (محبوب در تصویر و ویدئو)
این کابل‌ها (مانند سری RG-6 و RG-59) برای کاربردهایی که به حداقل تلفات در فرکانس‌های بالاتر نیاز دارند، مانند انتقال تصویر و ویدئو، طراحی شده‌اند. امپدانس ۷۵ اهم استاندارد صنعتی برای موارد زیر است:
- شبکه‌های تلویزیونی کابلی (CATV)
- سیستم‌های آنتن مرکزی (MATV)
- سیستم‌های دوربین مداربسته (CCTV)
کابل های ۵۰ اهم (محبوب در داده و فرکانس بالا)
این کابل‌ها (مانند سری RG-58 و RG-213) برای انتقال داده و سیگنال‌های فرکانس بالا (RF) در تجهیزات مخابراتی طراحی شده‌اند. امپدانس ۵۰ اهم، توانایی انتقال توان الکتریکی بیشتری را نسبت به ۷۵ اهم دارد و کاربردهای کلیدی آن عبارتند از:
- شبکه‌های رادیویی و آنتن‌های مخابراتی
- سیستم‌های GPS و راداری
- شبکه‌های اترنت قدیمی (Thicknet/Thinnet)
کابل های ۹۳ اهم
این کابل‌ها (سری RG-62) در گذشته در برخی از شبکه‌های محلی (LAN) و سیستم‌های داده خاص استفاده می‌شدند، اما امروزه استفاده از آن‌ها بسیار محدودتر شده و عمدتاً توسط ۵۰ و ۷۵ اهم جایگزین شده‌اند.

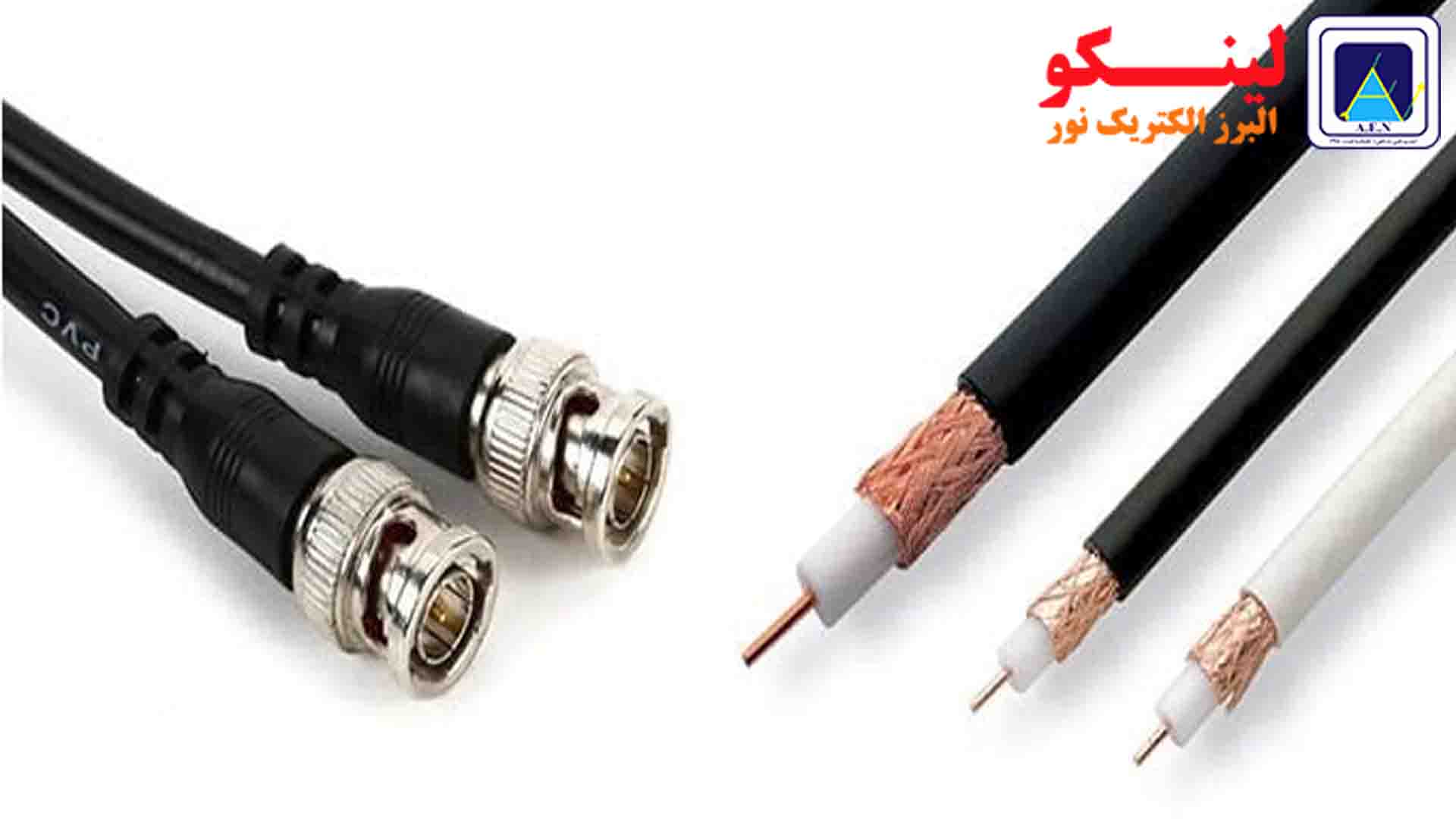

کاربرد های حیاتی کابل کواکسیال در عصر دیجیتال
با وجود پیشرفت فیبر نوری، کابل کواکسیال به دلیل سادگی، قیمت مناسب و توانایی انتقال سیگنال آنالوگ و دیجیتال در محیط‌های نویزی، همچنان در بسیاری از صنایع ضروری است.
سیستم های نظارت تصویری (CCTV)
کابل RG-59 با امپدانس ۷۵ اهم، انتخاب اصلی در سیستم‌های CCTV آنالوگ و HD-SDI است. این کابل‌ها امکان انتقال تغذیه و سیگنال تصویر را به‌طور هم‌زمان فراهم می‌کنند و کیفیت سیگنال را در فواصل طولانی‌تر تضمین می‌نمایند. کیفیت شیلد کابل در محیط‌های صنعتی که نویز الکتریکی بالاست، اهمیت فوق‌العاده‌ای دارد.
آنتن های ماهواره‌ای و فرستنده های رادیویی
در تجهیزات مخابراتی و فرستنده‌های رادیویی، کابل‌های ۵۰ اهم برای اتصال آنتن‌ها به فرستنده/گیرنده استفاده می‌شوند. توانایی این کابل‌ها در انتقال توان RF بالا با حداقل تلفات، آن‌ها را برای این کاربردها اجتناب‌ناپذیر می‌سازد. پایداری امپدانس کابل در این محیط‌ها، کلید جلوگیری از بازگشت سیگنال به فرستنده (VSWR) است.
شبکه های اینترنت کابلی (CATV و HFC)
شرکت‌های ارائه‌دهنده خدمات اینترنت و تلویزیون کابلی (Cable Operators) از شبکه‌های ترکیبی فیبر و کواکسیال (HFC) استفاده می‌کنند. در مرحله نهایی انتقال داده به منازل، کابل کواکسیال (معمولاً RG-6) نقش مهمی در انتقال داده‌های پرسرعت دارد.
نکات کلیدی که قبل از خرید باید بدانید: امپدانس، جنس هسته و کیفیت شیلد
نکات کلیدی که قبل از خرید باید بدانید برای انتخاب یک کابل کواکسیال استاندارد، فراتر از توجه به قیمت است. کیفیت پایین یک کابل کواکسیال می‌تواند منجر به از دست رفتن داده‌ها، تصویر برفکی و نیاز به تعویض زودهنگام کابل شود.
تطابق امپدانس (Impedance Matching)؛ مهم‌ترین اصل
همیشه امپدانس کابل را با امپدانس تجهیزات خود تطبیق دهید. برای سیستم‌های ویدئویی و تلویزیونی، کابل ۷۵ اهم و برای سیستم‌های رادیویی و وایرلس، کابل ۵۰ اهم تهیه کنید. استفاده از کابل ۵۰ اهم در سیستم ۷۵ اهم، باعث افت سیگنال و بازتاب انرژی در محل اتصال می‌شود.
جنس رسانای مرکزی: مس خالص یا CCA؟
بسیاری از کابل‌های ارزان‌قیمت از رسانای CCA (Copper Clad Aluminum – آلومینیوم با روکش مس) استفاده می‌کنند. اگرچه CCA سبک‌تر است و تا حدی سیگنال را انتقال می‌دهد، اما در فرکانس‌های بالا عملکرد ضعیف‌تری دارد و مقاومت آن (DC Resistance) بالاتر است. برای فواصل طولانی و انتقال برق (PoC) در CCTV، استفاده از مس خالص (BC – Bare Copper) ضروری است تا افت ولتاژ به حداقل رسیده و کیفیت سیگنال حفظ شود. برای پروژه‌های حیاتی، همیشه کابل با رسانای مرکزی تمام مس را انتخاب کنید.
پوشش شیلد (Braid Coverage) و شیلد دوگانه/سه‌گانه
کیفیت شیلد، عامل اصلی محافظت از سیگنال است. پوشش شیلد با درصد مشخص می‌شود (مثلاً ۶۰٪، ۹۰٪). برای محیط‌های نویزی یا فواصل طولانی، خرید کابل کواکسیکال با پوشش شیلد بالاتر (حداقل ۹۰٪) و ساختار دوگانه (فویل + بافت) یا سه‌گانه (فویل + بافت + فویل دوم) توصیه می‌شود. پوشش شیلد پایین، نویز محیطی را به سیگنال وارد کرده و کیفیت تصویر یا داده را به شدت کاهش می‌دهد.
نوع روکش برای محیط نصب
اگر کابل در فضای باز نصب می‌شود، باید دارای روکش مقاوم در برابر اشعه UV باشد تا در برابر نور خورشید و عوامل جوی مقاومت کند. در محیط‌های داخلی یا داکت‌های محصور، استفاده از روکش‌های استاندارد PVC کفایت می‌کند.
لینکو کابل و تضمین کیفیت در خرید کابل کواکسیکال
با توجه به حساسیت کابل کواکسیال در انتقال سیگنال، انتخاب یک منبع معتبر اهمیت فوق‌العاده‌ای دارد. خرید کابل کواکسیکال باید از طریق تأمین‌کنندگانی صورت گیرد که شفافیت کاملی در مورد جنس رسانا، درصد خلوص مس و کیفیت شیلد ارائه دهند.
تولیدکنندگان معتبر مانند لینکو کابل با تکیه بر استانداردهای جهانی، تضمین می‌کنند که:
- امپدانس دقیق: امپدانس ۷۵ یا ۵۰ اهم کاملاً دقیق و ثابت باشد تا از بازتاب سیگنال جلوگیری شود.
- خلوص رسانا: تنها از مس خالص با هدایت بالا استفاده شده باشد، نه CCA یا مواد ارزان‌قیمت دیگر.
- تست مقاومت و افت: محصول نهایی تحت آزمون‌های دقیق افت سیگنال (Attenuation) قرار گرفته باشد و حداقل تضعیف را در فرکانس‌های کاری نشان دهد.
انتخاب تولیدکننده شناخته‌شده، تضمین می‌کند که پارامترهای حیاتی کابل دستکاری نشده‌اند و سرمایه‌گذاری شما برای انتقال داده، ایمن و طولانی‌مدت خواهد بود.
پرسش های متداول
۱. تفاوت کابل RG-6 و RG-59 در چیست و کدام‌یک برای دوربین مداربسته بهتر است؟
هر دو کابل RG-6 و RG-59 دارای امپدانس ۷۵ اهم هستند. تفاوت اصلی در ضخامت رسانای مرکزی و مواد دی‌الکتریک است. RG-6 دارای رسانای مرکزی ضخیم‌تر و دی‌الکتریک باکیفیت‌تری است که باعث می‌شود افت سیگنال کمتری داشته باشد، به‌ویژه در فرکانس‌های بالاتر. برای فواصل کوتاه (زیر ۶۰ متر) در CCTV، RG-59 می‌تواند کافی باشد. اما برای فواصل طولانی‌تر و سیستم‌های HD، نکات کلیدی که قبل از خرید باید بدانید توصیه می‌کنند که RG-6 به دلیل افت کمتر و توانایی بهتر در انتقال سیگنال در فرکانس‌های بالا، انتخاب مطمئن‌تر است.
۲. آیا می‌توان کابل کواکسیال را در کنار کابل‌های برق فشار قوی نصب کرد؟
استفاده از کابل کواکسیال به دلیل وجود شیلد، مقاومت بسیار خوبی در برابر نویز الکترومغناطیسی (EMI) ایجاد می‌کند. با این حال، توصیه می‌شود برای جلوگیری از تزریق نویزهای قوی و تداخلات هارمونیکی، کابل کواکسیال را با حداقل فاصله استاندارد از کابل‌های برق قدرت یا منابع نویز بالا (مانند موتورهای صنعتی یا اینورترها) نصب کرد. کیفیت شیلد کابل کواکسیال که از لینکو کابل تهیه می‌شود، نقش مستقیم در این ایزوله‌سازی دارد.
۳. منظور از “اتصال امپدانس” و “عدم تطابق امپدانس” در کابل کواکسیال چیست؟
“تطابق امپدانس” به معنای برابر بودن امپدانس کابل (مثلاً ۷۵ اهم) با امپدانس تجهیزات فرستنده و گیرنده است. اگر امپدانس‌ها برابر نباشند (عدم تطابق)، بخشی از سیگنال به جای رسیدن به گیرنده، در محل اتصال بازتاب شده و به سمت فرستنده برمی‌گردد. این بازتاب، تلفات سیگنال را افزایش می‌دهد و باعث ایجاد “شبح” (Ghosting) در تصویر یا از دست رفتن بسته‌های داده می‌شود. در زمان خرید کابل کواکسیکال، تطابق این عدد امپدانس با تجهیزات، حیاتی‌ترین نکته است.
۴. آیا می‌توان کابل کواکسیال را بدون آسیب زدن به سیگنال، خم کرد؟
کابل‌های کواکسیال، مانند کابل‌های برق، دارای شعاع خمش مجاز هستند. خم کردن کابل با شعاعی کمتر از حد مجاز (مثلاً خم کردن ۹۰ درجه تند) به عایق دی‌الکتریک آسیب می‌زند. این آسیب، فاصله بین رسانای مرکزی و شیلد را به صورت محلی تغییر داده، امپدانس کابل را در نقطه خم نامتعادل می‌کند و در نتیجه منجر به بازتاب سیگنال و افزایش شدید افت در آن نقطه می‌شود. در هنگام نصب، همیشه باید از خم‌شدگی‌های تدریجی و ملایم استفاده کرد.
جمع بندی
کابل کواکسیال همچنان در بسیاری از شبکه‌های حیاتی داده و تصویر، نقش محوری خود را حفظ کرده است. برای اطمینان از انتقال بدون نقص سیگنال و جلوگیری از هزینه‌های نگهداری مکرر، توجه به نکات کلیدی که قبل از خرید باید بدانید شامل امپدانس دقیق، جنس رسانای مرکزی مس خالص، و کیفیت شیلد، ضروری است. خرید کابل کواکسیکال با تضمین کیفیت از تولیدکنندگان متخصص مانند لینکو کابل، بهترین روش برای تضمین عملکرد پایدار و طولانی‌مدت شبکه شماست.
