راهنمای جامع ظرفیت جریان سیم (Ampacity) و اصول NEC برای سیم‌کشی ایمن و استاندارد
اگر در حال سیم‌کشی خانه، نصب تابلو فرعی (Subpanel) یا طراحی یک سیستم برق جدید هستید، درک مفهوم ظرفیت جریان سیم (Ampacity) از ضروری‌ترین مباحث است. این موضوع نه‌تنها بر ایمنی و کارایی سیستم برق تأثیر مستقیم دارد، بلکه از نظر رعایت استانداردهای کد ملی برق (NEC) نیز اهمیت فراوانی دارد.
در این مطلب به زبان ساده توضیح می‌دهیم که ظرفیت جریان چیست، چه عواملی بر آن تأثیر می‌گذارند، و چطور می‌توانید بهترین سیم را برای پروژه‌ی خود انتخاب کنید تا هم ایمن و هم مقرون‌به‌صرفه باشد.

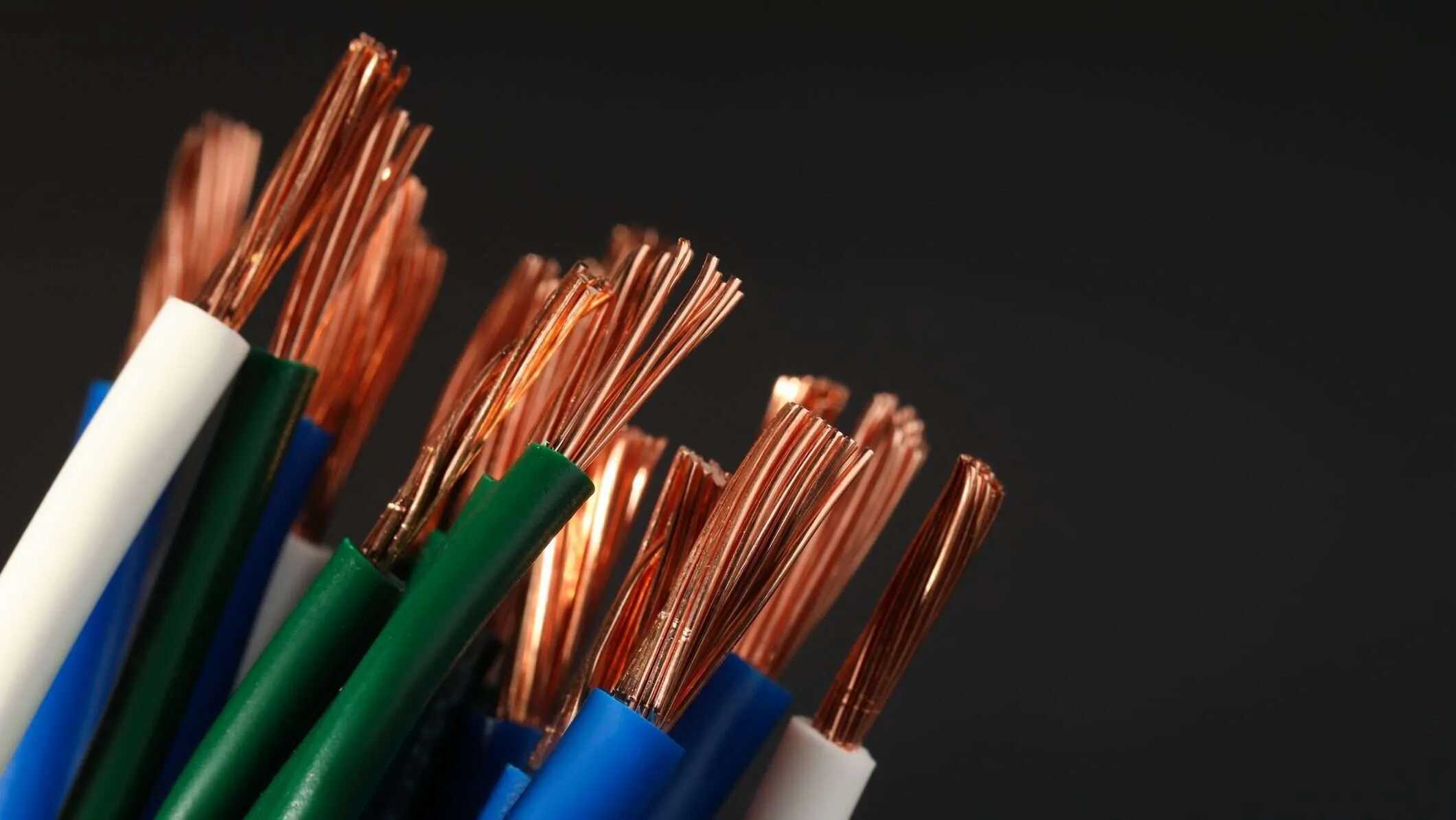

ظرفیت جریان (Ampacity) چیست؟
ظرفیت جریان، حداکثر جریانی است که یک سیم مسی یا آلومینیومی می‌تواند بدون افزایش دما و آسیب دیدن عایق، به‌طور پیوسته تحمل کند. اگر سیم بیش از حد جریان عبور دهد، داغ شده و خطر آتش‌سوزی و سوختن تجهیزات را به همراه دارد.
چرا دانستن Ampacity اهمیت دارد؟
- ایمنی: جلوگیری از داغ شدن و خطر آتش‌سوزی
- عملکرد بهتر تجهیزات: جلوگیری از افت ولتاژ و افزایش طول عمر دستگاه‌ها
- رعایت قوانین و استانداردها: انطباق با مقررات NEC و الزامات بازرسی برق
عوامل اصلی مؤثر بر ظرفیت جریان سیم
نوع عایق و دمای مجاز: سیم‌های مختلف مانند THHN، XHHW یا NM-B (رومکس) دارای دما و ظرفیت متفاوت هستند. مثلاً سیم THHN با دمای مجاز ۹۰ درجه می‌تواند جریان بیشتری نسبت به سیم ۶۰ درجه عبور دهد.
دمای محیط و تعداد سیم‌ها در لوله: در محیط‌های گرم‌تر یا در زمانی که چندین سیم در یک لوله قرار دارند، باید ظرفیت جریان را کاهش داد (مطابق با NEC 310.15).
جنس رسانا – مس یا آلومینیوم: سیم‌های مسی رسانایی بالاتر و افت ولتاژ کمتر دارند، درحالی‌که آلومینیومی سبک‌تر و اقتصادی‌تر است.
دمای ترمینال‌ها: حتی اگر سیم برای ۹۰ درجه طراحی شده باشد، ترمینال یا کلید ممکن است فقط تا ۷۵ درجه مجاز باشد؛ در این صورت باید از ظرفیت پایین‌تر استفاده کرد.
افت ولتاژ و تأثیر آن بر عملکرد مدار
افت ولتاژ زمانی رخ می‌دهد که سیم طولانی باشد یا جریان زیادی عبور کند. افت بیش از ۳٪ می‌تواند باعث عملکرد ضعیف وسایل برقی شود. برای مسیرهای طولانی‌تر، همیشه بهتر است از سیم ضخیم‌تر استفاده کنید تا راندمان حفظ شود.
مثال ساده:
اگر مدار ۱۲۰ ولت با جریان ۱۵ آمپر و طول ۳۰ متر دارید، استفاده از سیم ضخیم‌تر (مثل 10 AWG به‌جای 12 AWG) می‌تواند افت ولتاژ را از ۴٪ به کمتر از ۳٪ کاهش دهد.
کاهش ظرفیت (Derating)
در صورتی که چندین سیم در یک مسیر وجود داشته باشد یا دمای محیط بالا باشد، باید از ضریب کاهش استفاده کرد. به‌عنوان مثال، در دمای ۴۰ درجه سانتی‌گراد و چهار سیم حامل جریان، ظرفیت مؤثر حدود ۲۵ تا ۳۰٪ کاهش می‌یابد.
کاربردهای واقعی Ampacity
- مدارهای خانگی: پریزها، روشنایی و لوازم روزمره
- اجاق و فر برقی: معمولاً به سیم 6 AWG نیاز دارد
- تابلو فرعی (Subpanel): در گاراژ یا کارگاه‌ها از سیم 4 AWG یا 6 AWG استفاده می‌شود
- سیستم‌های تهویه و سرمایش: معمولاً طبق دستور کارخانه باید سیم مناسب انتخاب شود
نکات حرفه‌ای از دید برق‌کاران
- همیشه اتصالات را با گشتاور استاندارد محکم کنید تا از قوس الکتریکی جلوگیری شود.
- مقررات محلی ممکن است سخت‌گیرانه‌تر از NEC باشند، پس پیش از اجرا آن‌ها را بررسی کنید.
- اگر احتمال افزایش بار آینده وجود دارد، یک سایز سیم بزرگ‌تر انتخاب کنید تا در آینده هزینه‌ی مجدد نکشید.
انتخاب صحیح سیم فقط به سایز یا عدد AWG آن بستگی ندارد؛ بلکه باید نوع عایق، جنس رسانا، دمای محیط و شرایط نصب را نیز در نظر بگیرید.
با رعایت اصول NEC و انجام محاسبات ساده‌ی افت ولتاژ، می‌توانید یک سیستم برق ایمن، کارآمد و مطابق با استاندارد طراحی کنید.
