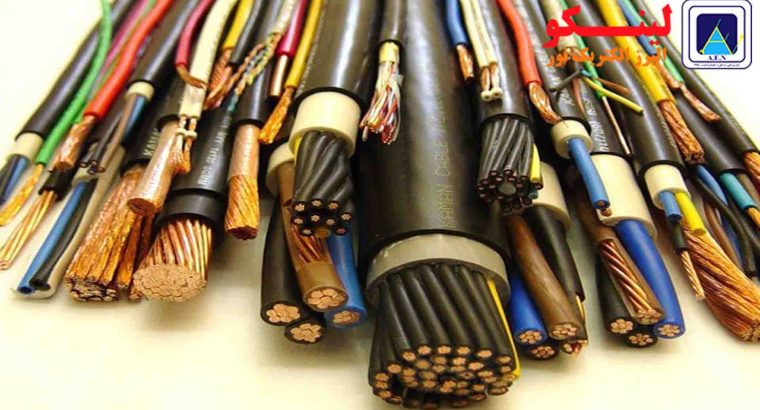

راهنمای کامل خرید کابل قدرت؛ بررسی انواع، کاربردها و مزایا

در زیرساخت‌ های نوین، کابل‌های قدرت شریان‌های حیاتی انتقال انرژی از نیروگاه‌ها به صنایع، شهرها و مصرف‌کنندگان نهایی هستند. این کابل‌ها، بر خلاف سیم‌های معمولی، برای انتقال جریان‌های سنگین در ولتاژهای بالا و تحت شرایط محیطی و مکانیکی سخت مهندسی شده‌اند. انتخاب و خرید انواع کابل قدرت صحیح، نقشی تعیین‌کننده در بهره‌وری سیستم، کاهش تلفات انرژی و مهم‌تر از همه، تضمین ایمنی و دوام شبکه دارد. یک انتخاب اشتباه در نوع عایق، زره یا هادی، می‌تواند منجر به شکست‌های پرهزینه در طولانی‌مدت شود. این راهنمای تخصصی، به شناخت انواع کابل قدرت، کاربردهای گوناگون آن‌ها و راهنمای خرید انواع کابل و سیم از تولید کننده می‌پردازد تا یک سرمایه‌گذاری مطمئن و پایدار را تضمین کند.

شناخت انواع کابل قدرت: اجزای ساختاری و وظیفه هر بخش

برای درک تفاوت‌ها و قابلیت‌های این مقاطع، ابتدا باید با ساختار پایه یک کابل قدرت استاندارد آشنا شویم. کابل‌های قدرت، از چندین لایه تشکیل شده‌اند که هر کدام وظیفه‌ای تخصصی را بر عهده دارند:

• رسانا (Conductor)

قلب کابل است که وظیفه انتقال جریان الکتریکی را بر عهده دارد. رسانا معمولاً از جنس مس یا آلومینیوم ساخته می‌شود. مس به دلیل هدایت بالاتر و انعطاف‌پذیری بهتر، در ولتاژهای متوسط و پایین رایج‌تر است. آلومینیوم سبک‌تر و ارزان‌تر است، اما برای دستیابی به هدایت مس، نیاز به سطح مقطع بزرگ‌تری دارد و در ولتاژهای بالا و کابل‌های زمینی سنگین استفاده می‌شود.

عایق (Insulation)

این لایه، مهم‌ترین بخش کابل است که هادی را از زمین و سایر هادی‌ها ایزوله می‌کند و باید ولتاژ عملیاتی سیستم را تحمل کند. رایج‌ترین مواد عایقی شامل PVC (برای ولتاژ پایین)، XLPE (پلی اتیلن شبکه‌ای شده – برای ولتاژ متوسط و بالا) و EPR هستند. کیفیت و ضخامت عایق مستقیماً بر ولتاژ قابل تحمل کابل تأثیر می‌گذارد.

روکش و زره (Sheath & Armour)

لایه بیرونی (روکش) وظیفه محافظت کابل در برابر رطوبت، مواد شیمیایی و اشعه UV را دارد. زره (Armour) که معمولاً از نوارهای فولادی یا مفتول‌های فولادی ساخته می‌شود، لایه‌ای اختیاری است که برای محافظت کابل در برابر آسیب‌های مکانیکی (مانند دفن مستقیم در خاک یا نصب در محیط‌های صنعتی) تعبیه می‌شود. شناخت انواع کابل قدرت بر اساس نوع زره و عایق، کلید انتخاب صحیح است.

دسته‌بندی تخصصی کابل ‌های قدرت در فرآیند خرید

کابل‌های قدرت بر اساس ولتاژ عملیاتی به سه گروه اصلی تقسیم می‌شوند که در فرآیند خرید انواع کابل قدرت باید به آن توجه شود:

کابل‌های فشار ضعیف (LV – Low Voltage)

این کابل‌ها برای ولتاژهایی تا ۱ کیلوولت (۱۰۰۰ ولت) طراحی شده‌اند. کاربرد اصلی آن‌ها در سیم‌کشی‌های نهایی ساختمان‌ها، توزیع برق داخلی کارخانه‌ها و تغذیه مصرف‌کننده‌های کوچک است. عایق این کابل‌ها معمولاً از جنس PVC یا XLPE بوده و به صورت چند رشته‌ای (افشان) یا مفتولی تولید می‌شوند. این کابل‌ها در بازار رایج‌ترین نوع برای خرید انواع کابل و سیم از تولید کننده هستند.

کابل‌ های فشار متوسط (MV – Medium Voltage)

این دسته از ۱ کیلوولت تا حدود ۳۶ کیلوولت را پوشش می‌دهند. این کابل‌ها شریان اصلی توزیع برق در سطح شهرها و فیدرهای اصلی کارخانه‌های بزرگ هستند. در این کابل‌ها، استفاده از عایق XLPE و لایه‌های نیمه‌هادی برای کنترل میدان الکتریکی اطراف رسانا، ضروری است. این کابل‌ها اغلب به صورت دفن مستقیم در زمین یا نصب در داکت‌های زیرزمینی استفاده می‌شوند و در نتیجه نیاز به روکش‌های مقاوم دارند.

کابل‌ های فشار قوی و فوق فشار قوی (HV & EHV)

این کابل‌ها برای ولتاژهای بالاتر از ۶۳ کیلوولت (مانند ۱۳۲، ۲۳۰ و ۴۰۰ کیلوولت) استفاده می‌شوند و وظیفه انتقال عمده انرژی از نیروگاه‌ها به پست‌های اصلی را بر عهده دارند. این کابل‌ها نیازمند طراحی پیچیده، عایق‌بندی بسیار قوی و اغلب از تکنولوژی‌های پیشرفته مانند کابل‌های گازی (SF6) یا روغنی برای عایق‌بندی و خنک‌کاری استفاده می‌کنند.

نکات کلیدی در خرید انواع کابل قدرت و تضمین استاندارد

از آنجا که کابل قدرت مستقیماً با ایمنی شبکه و هزینه‌های عملیاتی در ارتباط است، خرید انواع کابل قدرت باید بر اساس استانداردهای دقیق و با توجه به شرایط محیطی انجام شود:

انتخاب مواد عایقی و روکش بر اساس محیط نصب

محیط نصب کابل، تعیین‌کننده نوع عایق و روکش است:

• محیط‌های خشک و عادی: عایق PVC قابل قبول است.
• محیط‌های مرطوب یا با دمای بالا: عایق XLPE به دلیل مقاومت حرارتی و دی‌الکتریک بالاتر، ارجح است.
• محیط‌های آتش‌زا (مانند تونل‌ها یا بیمارستان‌ها): استفاده از کابل‌های ضد حریق (FR) و کم‌دود بدون هالوژن (LSZH) ضروری است تا در صورت حریق، دود سمی و غلیظ تولید نشود.
• نصب زیرزمینی: کابل باید دارای زره فولادی (Armour) باشد تا در برابر فشار خاک و آسیب‌های فیزیکی محافظت شود.

تأثیر دمای محیط بر ظرفیت جریان

بزرگترین اشتباه در خرید انواع کابل قدرت، نادیده گرفتن “تصحیح دمایی” است. ظرفیت حمل جریان (آمپراژ) یک کابل، با افزایش دمای محیط کاهش می‌یابد. در محیط‌های گرم، کابل باید با سطح مقطع بزرگ‌تری انتخاب شود تا حرارت تولیدی را تحمل کند. اگر کابل با آمپراژ کم (Under-Sizing) انتخاب شود، به سرعت داغ شده، عمر عایق کاهش یافته و ریسک شکست شبکه بالا می‌رود.

اهمیت استاندارد و گواهینامه‌ های کیفیت

مانند سیم افشان، کابل قدرت نیز باید دارای نشان استاندارد ملی ایران (ISIRI) و گواهینامه‌های معتبر (مانند IEC یا VDE) باشد. شناخت انواع کابل قدرت استاندارد با توجه به خلوص هادی، ضخامت دقیق عایق و مقاومت الکتریکی مطابق با جداول استاندارد، ضروری است.

مزایای خرید انواع کابل و سیم از تولید کننده: کاهش ریسک و هزینه

تضمین کیفیت یک کابل قدرت که نقشی حیاتی در شبکه دارد، تنها با خرید انواع کابل و سیم از تولید کننده معتبر ممکن است. این کار مزایای اقتصادی و فنی مهمی دارد:

کاهش هزینه‌ های عملیاتی (OPEX)

کابل‌های استاندارد که از مس یا آلومینیوم با خلوص بالا تولید شده‌اند، مقاومت الکتریکی کمتری دارند. این به معنای اتلاف انرژی کمتر در طول خط است. هرچند قیمت اولیه خرید انواع کابل قدرت استاندارد بالاتر است، اما صرفه‌جویی در انرژی در طول عمر کابل (که معمولاً بیش از ۲۰ سال است)، هزینه اولیه را به سادگی جبران می‌کند.

مشاوره مهندسی تخصصی

تولیدکنندگان تخصصی می‌توانند مشاوره‌های دقیقی در مورد محاسبات سطح مقطع صحیح، افت ولتاژ مجاز و انتخاب نوع زره یا غلاف مناسب برای شرایط محیطی پروژه شما ارائه دهند. این مشاوره فنی، از انتخاب کابل با مشخصات نامناسب و تحمیل هزینه‌های دوباره‌کاری و تعمیرات جلوگیری می‌کند.

ملاحظات نصب و نگهداری کابل‌های قدرت برای حداکثر عمر مفید

حتی بهترین کابل‌های خریداری‌شده نیز در صورت نصب نادرست، دچار مشکل خواهند شد. شناخت انواع کابل قدرت و روش نصب آن‌ها حیاتی است:

• شعاع خمش مجاز: کابل قدرت را نباید بیش از حد مجاز خم کرد. خم‌شدگی شدید می‌تواند باعث آسیب به عایق یا حتی رسانا شده و میدان الکتریکی را در محل خم متمرکز کند که ریسک شکست عایق را بالا می‌برد.
• کشیدگی کابل: هنگام نصب کابل در ترانشه یا لوله‌ها، باید نیروی کششی وارده بر کابل کنترل شود تا رشته‌های رسانا یا لایه‌های عایقی آسیب نبینند.
• سرسیم‌ها و مفصل‌ها: حساس‌ترین نقاط در یک سیستم کابل‌کشی، محل‌های اتصال (سرسیم) و پیوستگی (مفصل) هستند. در ولتاژهای متوسط و بالا، نصب سرسیم و مفصل باید توسط تکنسین‌های آموزش‌دیده و با استفاده از کیت‌های استاندارد انجام شود تا تمرکز میدان الکتریکی در این نقاط کنترل شده و عمر کابل به خطر نیفتد.

پرسش‌ های متداول

۱. مهم‌ترین تفاوت کابل قدرت آلومینیومی و مسی چیست؟ و در چه مواردی باید یکی را بر دیگری ترجیح داد؟

تفاوت اصلی در هدایت و وزن است. مس هدایت الکتریکی بالاتری دارد و در نتیجه برای انتقال جریان مشخص، کابل مسی نیاز به سطح مقطع کوچک‌تری دارد. آلومینیوم حدود ۶۰ درصد هدایت مس را دارد، اما وزن آن بسیار کمتر است. در پروژه‌های فشار قوی با طول زیاد، خرید انواع کابل قدرت آلومینیومی به دلیل وزن کمتر و قیمت ارزان‌تر، صرفه اقتصادی و فیزیکی دارد. اما در ولتاژهای پایین و تابلوهای توزیع، مس به دلیل سهولت اتصال، سایز کوچک‌تر و مقاومت مکانیکی بالاتر، گزینه ارجح است.

۲. آیا می‌توان کابل قدرت فشار متوسط (MV) را زیر آب یا در محیط‌های بسیار مرطوب نصب کرد؟

بله، اما کابل باید دارای طراحی ضدآب مخصوص باشد. شناخت انواع کابل قدرت مقاوم در برابر آب به این معنی است که کابل باید علاوه بر روکش خارجی ضد آب، دارای “عایق رطوبت طولی” (Longitudinal Water Blocking) باشد. این ویژگی از طریق پر کردن فضاهای بین رشته‌ها با مواد مسدود کننده آب (پودر یا ژل) حاصل می‌شود. این طراحی اطمینان می‌دهد که حتی در صورت آسیب دیدن روکش، آب نتواند در طول کابل حرکت کرده و عایق را تخریب کند. این نکته برای خرید انواع کابل و سیم از تولید کننده برای پروژه‌های آبی، زیرزمینی و تونل‌ها حیاتی است.

۳. منظور از کابل‌های قدرت LSZH چیست و چه زمانی باید آن‌ها را خریداری کرد؟

LSZH مخفف Low Smoke Zero Halogen به معنای “کم دود بدون هالوژن” است. این کابل‌ها در ساختار عایق و روکش خود، از مواد هالوژنی (مانند کلر که در PVC وجود دارد) استفاده نمی‌کنند. کابل‌های هالوژن‌دار در هنگام آتش‌سوزی، دود غلیظ و سمی (شامل اسید هیدروکلریک) تولید می‌کنند. هنگام خرید انواع کابل قدرت برای اماکنی مانند بیمارستان‌ها، تونل‌ها، مراکز داده، فرودگاه‌ها و ساختمان‌های مرتفع که خروج اضطراری افراد اولویت دارد، استفاده از کابل‌های LSZH به دلیل تولید دود بسیار کم و غیرسمی، یک الزام قانونی و ایمنی است.

۴. عمر مفید مورد انتظار یک کابل قدرت استاندارد چقدر است؟ و چه عواملی آن را کاهش می‌دهند؟

عمر مفید مورد انتظار یک کابل قدرت فشار متوسط استاندارد با کیفیت بالا که به درستی نصب شده باشد، معمولاً بین ۲۵ تا ۳۰ سال است. عوامل اصلی کاهش دهنده عمر کابل شامل موارد زیر هستند: ۱. اضافه بار حرارتی: کارکرد کابل در جریان بالاتر از حد مجاز که باعث گرمای بیش از حد می‌شود. ۲. رطوبت: نفوذ رطوبت به عایق (پدیده Water Treeing). ۳. نصب نادرست: خم‌شدگی یا کشش بیش از حد در هنگام نصب. برای حفظ حداکثر عمر، نگهداری دوره‌ای، تست عایق و جلوگیری از خرید انواع کابل قدرت غیراستاندارد با عایق بی‌کیفیت ضروری است.

نتیجه‌گیری: کابل قدرت؛ سرمایه‌گذاری برای پایداری

کابل‌های قدرت، فراتر از یک محصول، یک عنصر استراتژیک در پایداری و ایمنی شبکه شما هستند. خرید انواع کابل قدرت صحیح مستلزم شناخت عمیق از شناخت انواع کابل قدرت، محیط عملیاتی، و تطبیق گرید با ولتاژ مورد نیاز است. برای کاهش هزینه‌های عملیاتی و پیشگیری از حوادث ناشی از کابل‌های غیراستاندارد، تهیه محصول به صورت مستقیم و با گواهینامه‌های معتبر از تولیدکنندگان متخصص، بهترین تضمین‌کننده کیفیت خواهد بود.
