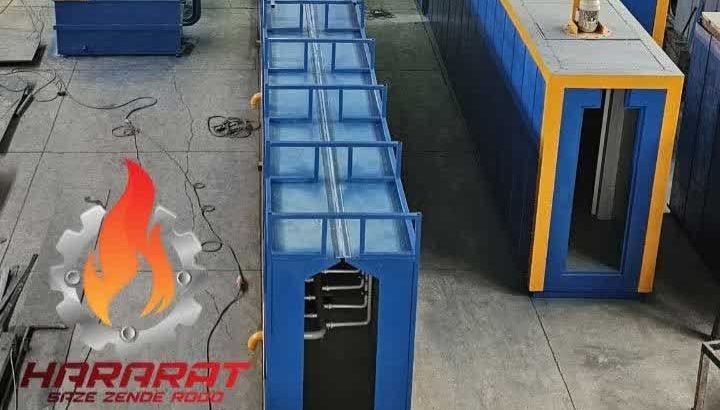

طراحی و ساخت کوره صنعتی؛ راهکارهای تخصصی حرارت سازه زندهرود برای صنایع مختلف
کوره صنعتی در بسیاری از کارخانهها فقط یک محفظه تولید حرارت نیست؛ بلکه بخشی از فرآیند تولید است و عملکرد آن میتواند بر کیفیت محصول، ظرفیت خط، مصرف انرژی و پایداری تولید تأثیر بگذارد. به همین دلیل، طراحی و ساخت کوره صنعتی باید بر اساس نوع محصول، ظرفیت تولید، دمای فرآیند، زمان عملیات، نحوه انتقال قطعات و شرایط واقعی کارخانه انجام شود.
وزارت انرژی ایالات متحده (DOE)، گرمایش فرآیندی صنعتی یا Process Heating را استفاده از انرژی حرارتی برای تولید، پردازش یا تغییر محصولات صنعتی تعریف میکند. در چنین سیستمهایی، منبع حرارت، نحوه انتقال انرژی، سیستم کنترل، عایق و تجهیزات جانبی باید متناسب با فرآیند انتخاب شوند.
شرکت حرارت سازه زندهرود در زمینه مشاوره، طراحی، ساخت، نصب، راهاندازی و پشتیبانی فنی انواع کوره صنعتی فعالیت دارد. کورههای قابل طراحی و ساخت این مجموعه شامل کوره باکس، کوره صنعتی رنگ، کوره نوار نقاله کانوایر، کوره نوار نقاله تونلی، کوره پخت مخزن آب، کوره ذوب شیشه، کوره ذوب آلومینیوم، کوره اج آلومینیوم، کوره سولوشن، کوره تنشگیری آلومینیوم، کوره عملیات حرارتی و کوره رنگ الکترواستاتیک است.
چرا طراحی کوره صنعتی باید اختصاصی باشد؟
دو کارخانه حتی با محصول مشابه ممکن است شرایط کاملاً متفاوتی داشته باشند. ظرفیت تولید، ابعاد و وزن محصول، محدوده دما، نوع آلیاژ، زمان فرآیند، نوع سوخت، فضای کارخانه و نحوه ورود و خروج قطعات همگی بر طراحی کوره اثر میگذارند.
پیش از سفارش ساخت کوره بهتر است موارد زیر مشخص شوند:
- نوع و جنس محصول
- حداکثر ابعاد و وزن قطعه
- مقدار بار در هر سیکل
- ظرفیت تولید ساعتی یا روزانه
- دمای کاری
- مدت زمان فرآیند
- نوع عملیات حرارتی
- نوع انرژی یا سوخت
- نحوه بارگیری و تخلیه
- شرایط فضای نصب
- نیاز به اتصال کوره به خط تولید
- سطح کنترل و اتوماسیون
- استانداردهای موردنیاز پروژه
بنابراین نقطه شروع یک پروژه حرفهای، شناخت فرآیند تولید است؛ نه انتخاب یک دستگاه آماده و تلاش برای سازگارکردن خط تولید با آن.
طراحی و ساخت انواع کوره صنعتی
نوع کوره باید بر اساس فرآیند موردنظر انتخاب شود. ساختار مکانیکی، روش گرمایش، نحوه گردش هوا و سیستم کنترل برای یک کوره ذوب، کوره رنگ یا کوره عملیات حرارتی یکسان نیست.
کوره باکس
کوره باکس یا Box Furnace ساختاری است که در آن قطعات داخل یک محفظه قرار میگیرند و فرآیند حرارتی در یک سیکل مشخص انجام میشود.
این نوع کوره میتواند برای عملیات حرارتی، تنشگیری، پیشگرمایش، Aging، پخت و فرآیندهای مشابه طراحی شود.
در طراحی کوره باکس باید مشخصاتی مانند حداکثر دمای کاری، حجم مفید، وزن بار، نوع عایق، سیستم گرمایش، گردش هوا، تعداد زونهای کنترل، محل سنسورها و نحوه بارگذاری بررسی شوند.
ابعاد بزرگتر الزاماً به معنای عملکرد بهتر نیست. فضای مفید کوره باید متناسب با اندازه و نحوه چیدمان قطعات انتخاب شود تا از افزایش غیرضروری حجم گرمشونده و تلفات حرارتی جلوگیری شود.

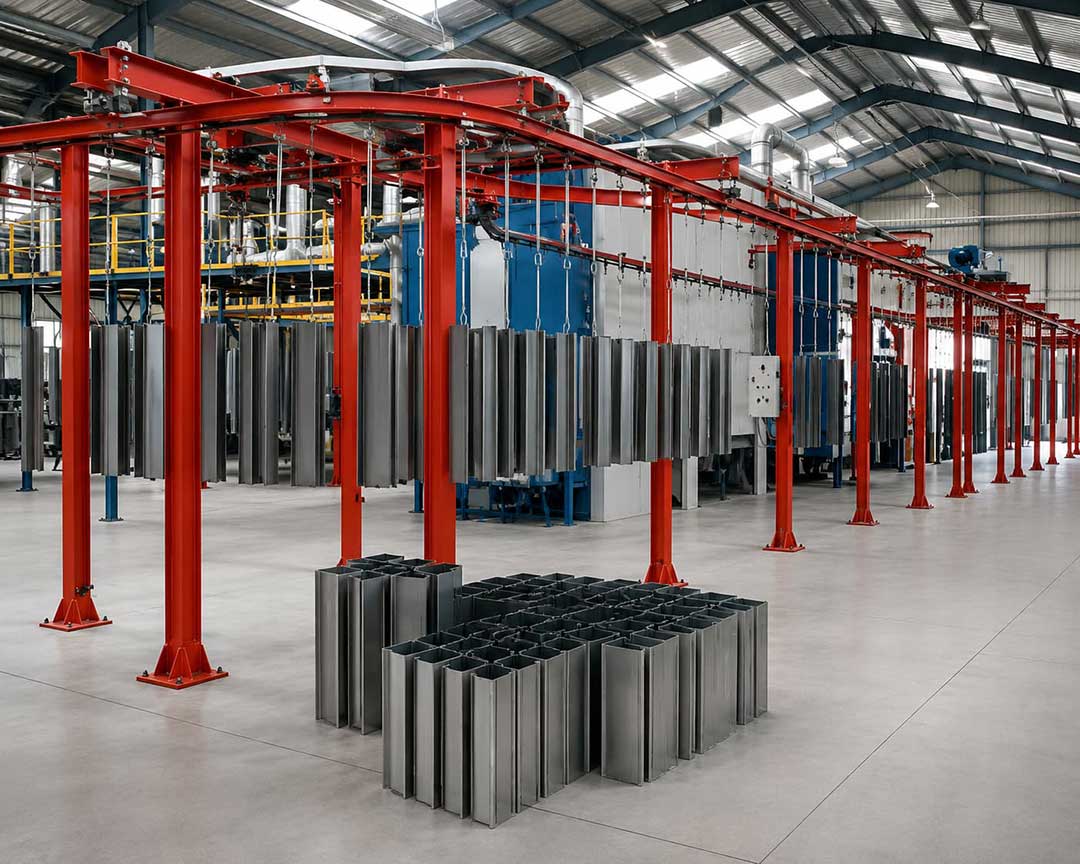

کوره نوار نقاله کانوایر
کوره نوار نقاله کانوایر برای خطوطی قابل استفاده است که محصول باید به شکل پیوسته از یک ناحیه حرارتی عبور کند.
در این سیستم، سه پارامتر ارتباط مستقیمی با یکدیگر دارند:
سرعت کانوایر، طول ناحیه حرارتی و زمان ماند قطعه.
بنابراین سرعت سیستم انتقال نباید مستقل از فرآیند حرارتی تعیین شود.
در طراحی کوره کانوایر مواردی مانند ظرفیت خط، سرعت حرکت، وزن و ابعاد قطعات، فاصله محصولات، زمان فرآیند، طول مؤثر کوره، دمای کاری و نوع سیستم انتقال بررسی میشوند.
در یک طراحی اصولی، کوره و سیستم انتقال باید بهعنوان یک مجموعه واحد در نظر گرفته شوند.
کوره نوار نقاله تونلی
در کوره نوار نقاله تونلی، قطعات در طول یک مسیر حرارتی حرکت میکنند و بسته به فرآیند ممکن است از یک یا چند زون عبور کنند.
یک سیستم تونلی میتواند شامل بخشهایی مانند پیشگرمایش، ناحیه اصلی فرآیند، نگهداری و خروج محصول باشد؛ اما تعداد زونها باید بر اساس نیاز واقعی پروژه تعیین شود.
طول تونل، ابعاد مفید، سرعت خط، ظرفیت تولید، زمان ماند، توان حرارتی، گردش هوا، عایقکاری، دهانههای ورود و خروج و سیستم کنترل از مهمترین پارامترهای طراحی هستند.
کنترل ورود هوای محیط از دهانههای کوره نیز اهمیت دارد، زیرا ورود هوای سرد به فضای گرم میتواند بار حرارتی سیستم را افزایش دهد.
کوره صنعتی رنگ
کوره صنعتی رنگ یکی از تجهیزات مهم خطوط پوشش صنعتی است و بسته به نوع پوشش برای خشککردن یا Cure کردن رنگ مورد استفاده قرار میگیرد.
یکی از اشتباهات رایج، تعیین یک دما و زمان ثابت برای تمام رنگهاست. در حالی که شرایط فرآیند باید بر اساس دیتاشیت پوشش، جنس و جرم قطعه و الزامات تولیدکننده رنگ مشخص شود.
در طراحی کوره رنگ باید موارد زیر بررسی شوند:
- نوع پوشش
- جنس و ابعاد قطعه
- جرم محصول
- ظرفیت تولید
- دمای موردنیاز
- زمان فرآیند
- نحوه قرارگیری قطعات
- سیستم گردش هوای گرم
- نحوه بارگیری و تخلیه
توزیع مناسب حرارت در فضای کاری اهمیت زیادی دارد؛ زیرا اختلاف دمای محسوس میان نقاط مختلف کوره میتواند شرایط متفاوتی برای قطعات ایجاد کند.

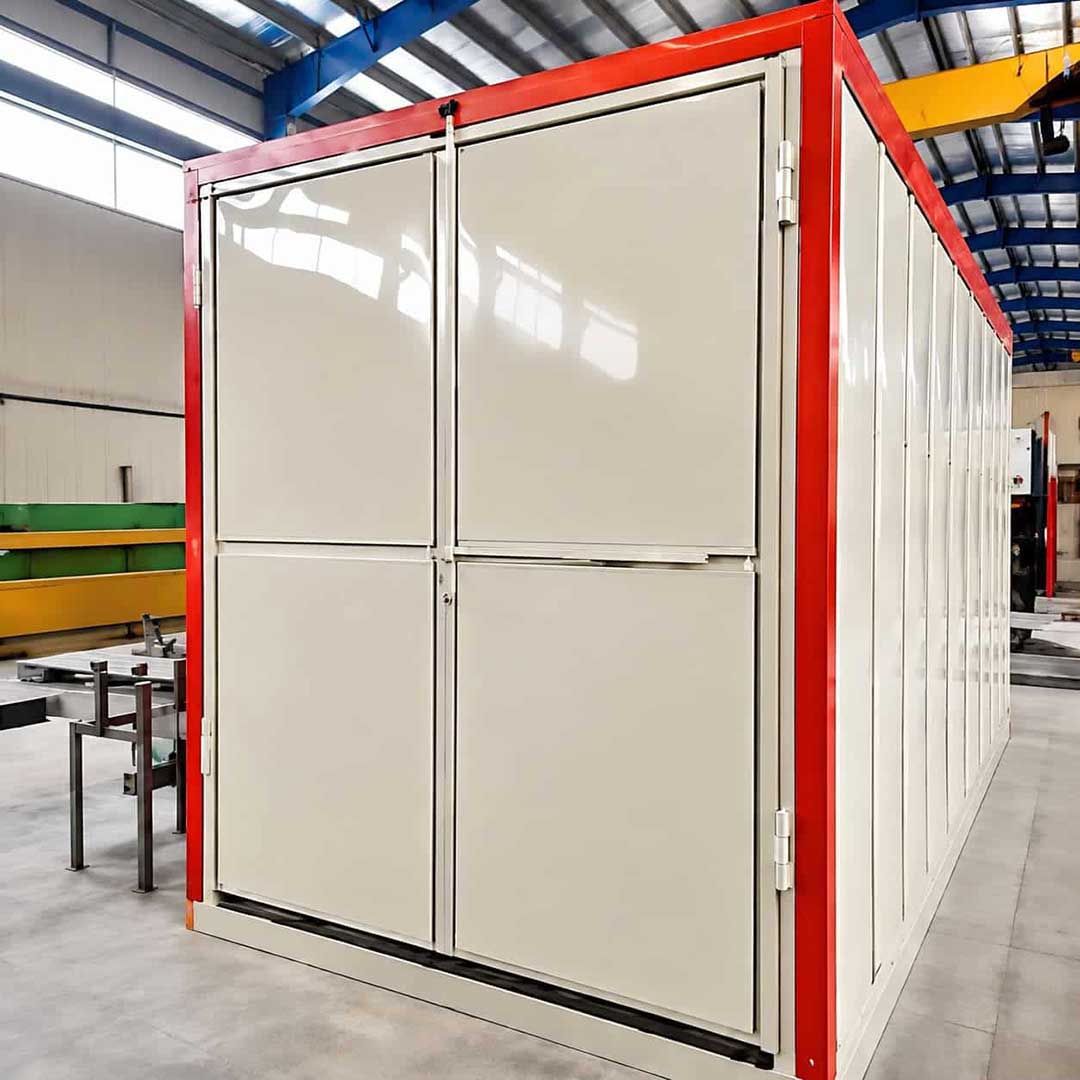

کوره رنگ الکترواستاتیک
در سیستم رنگ پودری الکترواستاتیک، پس از اعمال پودر روی قطعه، محصول وارد مرحله حرارتی میشود تا فرآیند Cure پوشش انجام شود.
در طراحی کوره رنگ الکترواستاتیک باید نوع پودر، شرایط Cure اعلامشده توسط تولیدکننده، ابعاد و جرم قطعات، تیراژ خط، نحوه آویز محصول و زمان فرآیند مشخص باشند.
بنابراین برای همه رنگهای پودری نمیتوان یک دمای عمومی معرفی کرد. سیستم حرارتی باید بر اساس مشخصات همان پوشش طراحی و تنظیم شود.
کوره پخت مخزن آب
در طراحی کوره پخت مخزن آب عواملی مانند قطر و ارتفاع مخزن، جنس محصول، جرم، تعداد قطعات در هر سیکل، ظرفیت تولید، دمای فرآیند و زمان موردنیاز اهمیت دارند.
در محصولات حجیم باید میان دمای هوای داخل کوره و دمای واقعی قطعه تفاوت قائل شد؛ زیرا رسیدن هوای کوره به دمای تنظیمی الزاماً به معنای رسیدن تمام نقاط محصول به همان شرایط نیست.
کوره ذوب آلومینیوم
کوره ذوب آلومینیوم برای ذوب آلومینیوم و آلیاژهای آن طراحی میشود و فرآیند آن با کورههای عملیات حرارتی متفاوت است.
برای طراحی باید مواردی مانند نوع آلیاژ، ظرفیت ذوب، مقدار شارژ، تعداد سیکلهای کاری، نوع انرژی، روش شارژ، تخلیه مذاب و شرایط نگهداری مذاب مشخص شوند.
در این کورهها عایق و نسوز اهمیت بالایی دارند. همچنین تلفات حرارتی از دیوارهها، بازشوها و بخشهای خروجی باید در طراحی مورد توجه قرار گیرد.
کوره ذوب شیشه
کوره ذوب شیشه نیز از تجهیزات دمای بالا است و طراحی آن به نوع شیشه، مواد اولیه، ظرفیت تولید، دمای فرآیند، نوع انرژی و شرایط بهرهبرداری بستگی دارد.
در چنین تجهیزاتی، مواد نسوز علاوه بر تحمل دمای موردنیاز باید با محیط کاری و مواد موجود در فرآیند نیز سازگار باشند.
بنابراین انتخاب نسوز صرفاً بر اساس حداکثر دمای درجشده در مشخصات آن روش مناسبی نیست.
کوره سولوشن آلومینیوم
کوره سولوشن برای Solution Heat Treatment برخی آلیاژهای قابل عملیات حرارتی آلومینیوم استفاده میشود.
در این فرآیند، آلیاژ تحت شرایط حرارتی مشخص قرار گرفته و سپس در فرآیند مربوط، Quenching انجام میشود.
در طراحی کوره سولوشن باید مواردی مانند نوع آلیاژ، ابعاد و جرم قطعات، ظرفیت بار، دمای تعریفشده، زمان نگهداری، کنترل دما، گردش هوا، نحوه چیدمان و شرایط خروج و Quench بررسی شوند.
برای همه آلیاژهای آلومینیوم نمیتوان یک دما یا زمان ثابت در نظر گرفت؛ شرایط باید بر اساس آلیاژ، تمپر هدف و استاندارد یا دستورالعمل همان محصول مشخص شود.
کوره اج آلومینیوم
کوره اج آلومینیوم (Aluminum Aging Furnace) یکی از تجهیزات تخصصی عملیات حرارتی برخی آلیاژهای آلومینیوم است.
این کوره نباید با کوره ذوب آلومینیوم اشتباه گرفته شود. در کوره اج، قطعات بهصورت جامد داخل کوره قرار میگیرند و تحت یک سیکل کنترلشده دما و زمان قرار دارند.
فرآیند Aging با تغییرات ساختاری در برخی آلیاژهای قابل عملیات حرارتی و تشکیل رسوبات ریز از محلول جامد فوقاشباع ارتباط دارد. هدف فرآیند، دستیابی به شرایط تعریفشده برای خواص آلیاژ بر اساس نوع ماده و تمپر موردنظر است.
در طراحی کوره اج باید مشخصاتی مانند موارد زیر بررسی شوند:
- نوع آلیاژ
- تمپر نهایی
- سیکل Aging
- دمای فرآیند
- زمان نگهداری
- ابعاد و وزن بار
- ظرفیت تولید
- نحوه چیدمان محصول
- گردش هوای داخل کوره
- سیستم کنترل
- میزان یکنواختی دمای موردنیاز
در این تجهیزات فقط رسیدن به دمای مشخص کافی نیست؛ توزیع مناسب دما و حفظ بار در شرایط تعریفشده برای مدت موردنیاز نیز اهمیت دارد.
دما و زمان Aging برای تمام آلیاژهای آلومینیوم یکسان نیست و باید بر اساس مشخصات آلیاژ و دستورالعمل عملیات حرارتی تعیین شود.
تفاوت کوره اج و کوره سولوشن
کوره سولوشن و کوره اج هر دو در عملیات حرارتی برخی آلیاژهای آلومینیوم کاربرد دارند، اما نقش یکسانی ندارند.
در Solution Heat Treatment، آلیاژ تحت شرایط مشخص حرارتی قرار میگیرد و سپس Quenching انجام میشود. Aging مرحله دیگری از فرآیند است که تحت شرایط دما و زمان تعریفشده انجام میشود.
بنابراین کوره ذوب آلومینیوم، کوره سولوشن و کوره اج سه تجهیز با کاربردهای متفاوت هستند.
کوره تنشگیری آلومینیوم
در برخی فرآیندهای تولید ممکن است در قطعات تنشهای داخلی ایجاد شوند. در صورت نیاز فنی، عملیات حرارتی میتواند برای کاهش این تنشها مورد استفاده قرار گیرد.
کوره تنشگیری آلومینیوم باید بر اساس نوع آلیاژ، ابعاد و ضخامت قطعه، مراحل قبلی تولید، خواص نهایی موردنیاز و سیکل حرارتی مشخص طراحی شود.
بنابراین نمیتوان یک دمای ثابت برای تمام قطعات آلومینیومی معرفی کرد.

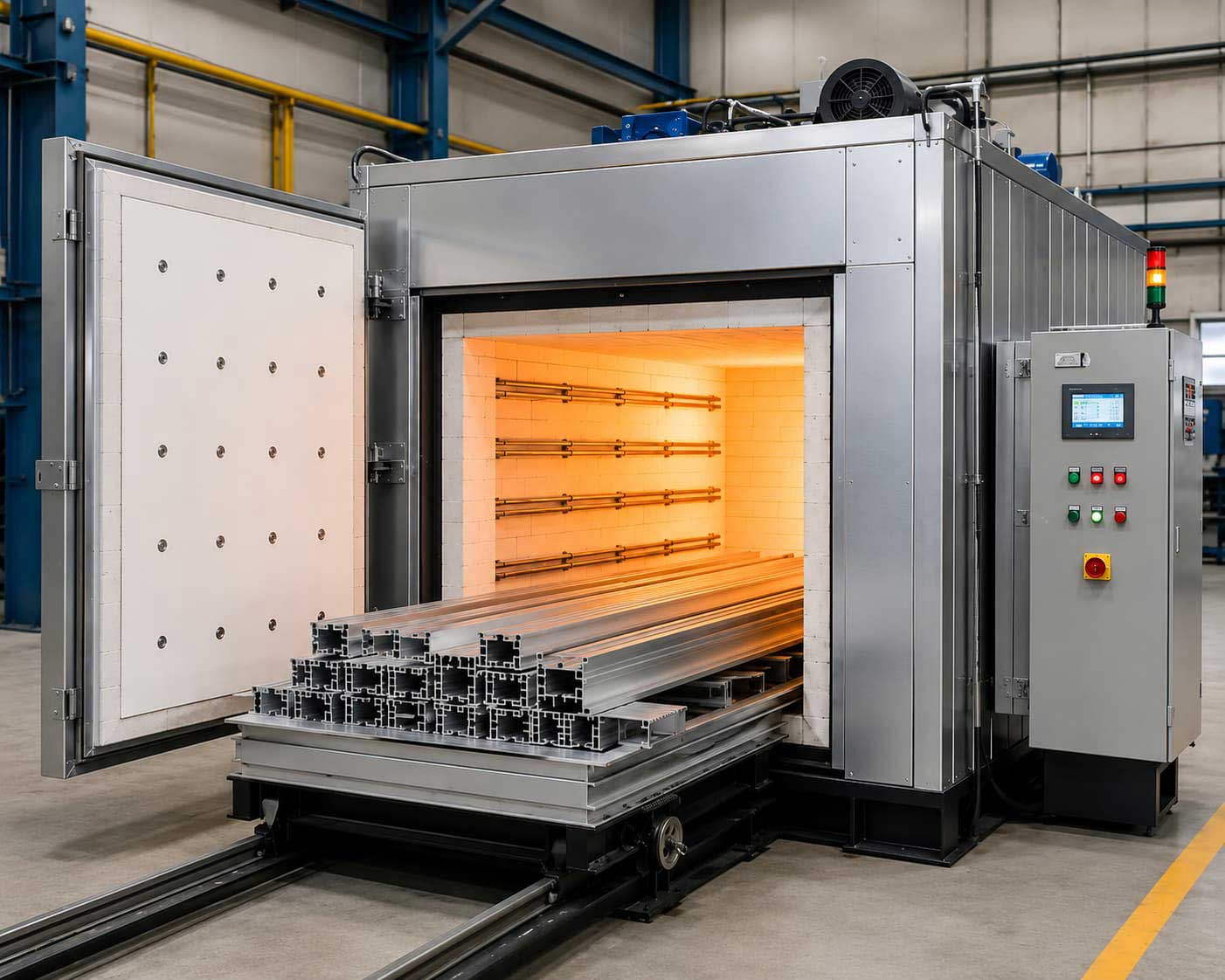

کوره عملیات حرارتی تا دمای ۱۴۵۰ درجه
حرارت سازه زندهرود طراحی و ساخت کوره عملیات حرارتی تا دمای کاری ۱۴۵۰ درجه سانتیگراد را بر اساس مشخصات پروژه در حوزه توانمندیهای خود اعلام کرده است.
در دماهای بالا، انتخاب نسوز، عایق، تجهیزات گرمایشی، اجزای داخلی، سنسورها، سیستم اندازهگیری و ساختار مکانیکی اهمیت بیشتری پیدا میکند.
در پروژههایی که استانداردهای تخصصی عملیات حرارتی مطرح هستند، الزامات Pyrometry نیز باید مورد توجه قرار گیرند. استاندارد SAE AMS2750 از استانداردهای شناختهشده در این زمینه است و موضوعاتی مانند تجهیزات اندازهگیری دما و Temperature Uniformity Survey را پوشش میدهد.
اگر پروژهای نیازمند انطباق با استاندارد مشخصی باشد، این موضوع باید از ابتدا در الزامات فنی پروژه تعریف شود.
کنترل و یکنواختی دما در کوره صنعتی
عدد نمایشدادهشده روی کنترلر الزاماً نشاندهنده دمای تمام نقاط فضای کاری نیست.
محل منابع حرارتی، گردش هوا، موقعیت سنسورها، ظرفیت فن، نحوه چیدمان بار، ابعاد کوره و ورود هوای سرد میتوانند باعث تفاوت دما میان نقاط مختلف شوند.
به همین دلیل، در پروژههای حرفهای بهتر است بهجای عبارتهایی مانند «دمای کاملاً یکنواخت»، محدوده مورد انتظار، شرایط اندازهگیری و معیار پذیرش بهصورت مشخص تعریف شوند.
اهمیت عایق و نسوز در ساخت کوره
عایقبندی بخشی اساسی از طراحی کوره صنعتی است و در مدیریت تلفات حرارتی نقش دارد.
نوع و ضخامت عایق باید بر اساس دمای کاری، زمان فعالیت، ساختار بدنه، دمای مورد انتظار پوسته و شرایط محیط انتخاب شوند.
در تجهیزات دمای بالا، مواد نسوز نیز باید با دما و شرایط شیمیایی و مکانیکی فرآیند سازگار باشند.
بنابراین استفاده از یک ترکیب ثابت عایق و نسوز برای همه کورهها رویکرد مهندسی مناسبی نیست.
سیستم کنترل در کورههای صنعتی
بسته به فرآیند، سیستم کنترل میتواند پارامترهایی مانند دما، زمان سیکل، سرعت کانوایر، عملکرد فن، وضعیت سیستم گرمایشی، آلارمها و دادههای فرآیند را کنترل یا ثبت کند.
اما وجود PLC، HMI یا تعداد زیاد سنسورها بهتنهایی نشانه کیفیت بالاتر نیست. سطح اتوماسیون باید متناسب با نیاز واقعی فرآیند انتخاب شود.
کوره گازی بهتر است یا کوره برقی؟
پاسخ ثابتی وجود ندارد.
برای انتخاب نوع سیستم گرمایش باید مواردی مانند دمای فرآیند، ظرفیت، نوع محصول، حساسیت تولید، زیرساخت برق، دسترسی به گاز، هزینه انرژی، شرایط نگهداری و الزامات ایمنی بررسی شوند.
بنابراین ابتدا باید نیاز حرارتی مشخص شود و سپس درباره نوع انرژی تصمیم گرفت.
ایمنی در طراحی کوره صنعتی
ایمنی بهخصوص در کورههای دارای سیستم احتراق باید از مرحله طراحی مورد توجه باشد.
NFPA 86 یکی از استانداردهای شناختهشده برای Ovenها و Furnaceهای صنعتی است و موضوعات مرتبط با کاهش خطرات آتش و انفجار را پوشش میدهد.
بسته به نوع تجهیز، مواردی مانند سیستم سوخت، کنترل شعله، تهویه، Purge، Interlockهای ایمنی و توقف اضطراری میتوانند در طراحی مطرح باشند.
اشاره به یک استاندارد به معنای انطباق خودکار محصول با آن نیست. در پروژههای دارای الزام استاندارد، تطابق باید در مشخصات فنی و آزمونهای پروژه تعریف شود.
مراحل طراحی و ساخت کوره صنعتی
۱. بررسی فرآیند
ابتدا مشخص میشود کوره برای ذوب، عملیات حرارتی، Aging، Solution، رنگ یا فرآیند دیگری موردنیاز است.
۲. بررسی محصول و ظرفیت
جنس، ابعاد، وزن، تعداد محصول و ظرفیت موردنیاز مشخص میشوند.
۳. تعیین سیکل حرارتی
دمای فرآیند، زمان رسیدن به دما، مدت نگهداری و سایر الزامات بررسی میشوند.
۴. بررسی انرژی و محل نصب
زیرساخت برق یا گاز، فضای کارخانه و ارتباط با سایر تجهیزات بررسی میشود.
۵. طراحی فنی
سیستم گرمایش، بدنه، عایق، نسوز، گردش هوا، کنترل و در صورت نیاز سیستم انتقال طراحی میشوند.
۶. ساخت، نصب و راهاندازی
پس از ساخت، تجهیز در محل پروژه نصب و تنظیم میشود و پارامترهای تعریفشده برای عملکرد آن مورد بررسی قرار میگیرند.
قیمت کوره صنعتی چگونه تعیین میشود؟
برای قیمت کوره صنعتی نمیتوان یک عدد عمومی ارائه کرد.
عوامل اصلی مؤثر بر قیمت عبارتاند از:
- نوع کوره
- ابعاد مفید
- ظرفیت
- دمای کاری
- نوع سیستم گرمایش
- توان موردنیاز
- نوع عایق و نسوز
- سیستم گردش هوا
- تعداد زونها
- سیستم کنترل
- سیستم انتقال
- سطح اتوماسیون
- تجهیزات ایمنی
- شرایط نصب
بنابراین قیمت یک کوره باکس ساده با یک کوره تونلی چندزون و مجهز به سیستم انتقال قابل مقایسه نیست.
هنگام خرید کوره صنعتی چه مواردی را بررسی کنیم؟
قیمت اولیه نباید تنها معیار انتخاب باشد.
هنگام خرید کوره صنعتی بهتر است ظرفیت واقعی، حداکثر دمای کاری، سیستم گرمایش، نوع عایق، سیستم کنترل، تجهیزات ایمنی، نحوه تست دستگاه، شرایط نصب و خدمات فنی مورد بررسی قرار گیرند.
دو پیشنهاد با قیمت متفاوت ممکن است از نظر مشخصات فنی نیز تفاوت زیادی داشته باشند.
حرارت سازه زندهرود؛ سازنده انواع کوره صنعتی
شرکت حرارت سازه زندهرود خدمات مشاوره، طراحی، ساخت، نصب، راهاندازی و پشتیبانی فنی انواع تجهیزات حرارتی صنعتی را ارائه میدهد.
زمینههای فعالیت مجموعه شامل:
- کوره باکس
- کوره صنعتی رنگ
- کوره نوار نقاله کانوایر
- کوره نوار نقاله تونلی
- کوره پخت مخزن آب
- کوره ذوب شیشه
- کوره ذوب آلومینیوم
- کوره اج آلومینیوم
- کوره سولوشن
- کوره تنشگیری آلومینیوم
- کوره عملیات حرارتی تا دمای ۱۴۵۰ درجه
- کوره رنگ الکترواستاتیک
است.
مشخصات نهایی هر دستگاه پس از بررسی نوع محصول، ظرفیت، دمای کاری، سیکل فرآیند و شرایط خط تولید تعیین میشود.
سفارش ساخت کوره صنعتی و دریافت قیمت
اگر برای کارخانه یا کارگاه خود به دنبال سازنده کوره صنعتی هستید، بهتر است پیش از استعلام قیمت اطلاعاتی مانند نوع محصول، ابعاد و وزن بار، ظرفیت تولید، دمای فرآیند، زمان سیکل و زیرساخت انرژی را آماده کنید.
حرارت سازه زندهرود قیمت پروژه را پس از بررسی مشخصات فنی اعلام میکند؛ زیرا ابعاد، ظرفیت، نوع سیستم گرمایش، کنترل و شرایط نصب میتوانند هزینه ساخت را تغییر دهند.
سوالات متداول درباره ساخت کوره صنعتی
قیمت ساخت کوره صنعتی چقدر است؟
قیمت به نوع، ظرفیت، ابعاد، دمای کاری، سیستم گرمایش، عایق، نسوز، کنترل و تجهیزات جانبی وابسته است و پس از بررسی پروژه مشخص میشود.
کوره باکس برای چه کاربردی مناسب است؟
کوره باکس ساختاری سیکلی دارد و میتواند متناسب با طراحی برای فرآیندهای مختلف حرارتی استفاده شود.
کوره نوار نقاله چه کاربردی دارد؟
برای خطوطی قابل بررسی است که محصول باید بهصورت پیوسته از بخش حرارتی عبور کند.
کوره اج آلومینیوم چیست؟
کوره اج یا Aging Furnace برای اجرای فرآیند Aging برخی آلیاژهای قابل عملیات حرارتی آلومینیوم استفاده میشود. قطعات در حالت جامد و در شرایط کنترلشده دما و زمان داخل کوره قرار میگیرند.
آیا کوره اج همان کوره ذوب آلومینیوم است؟
خیر. در کوره ذوب، آلومینیوم به مذاب تبدیل میشود؛ اما در کوره اج، قطعه جامد تحت فرآیند حرارتی Aging قرار دارد.
تفاوت کوره اج و کوره سولوشن چیست؟
هر دو میتوانند در عملیات حرارتی برخی آلیاژهای آلومینیوم استفاده شوند، اما مراحل و اهداف فرآیندی آنها متفاوت است و شرایط هر یک باید بر اساس آلیاژ و استاندارد محصول تعیین شود.
آیا تمام کورههای رنگ در یک دما کار میکنند؟
خیر. دما و زمان Cure باید بر اساس مشخصات پوشش و دیتاشیت تولیدکننده رنگ تعیین شوند.
جمعبندی
طراحی و ساخت کوره صنعتی باید بر اساس نیاز واقعی فرآیند انجام شود. ظرفیت تولید، دمای کاری، نوع محصول، زمان فرآیند، انتقال حرارت، عایق، سیستم کنترل، ایمنی و نحوه ارتباط کوره با خط تولید همگی در مشخصات نهایی دستگاه نقش دارند.
حرارت سازه زندهرود با فعالیت در زمینه طراحی و ساخت کوره باکس، کوره صنعتی رنگ، کوره تونلی، کوره نوار نقاله، کوره ذوب شیشه و آلومینیوم، کوره اج، کوره سولوشن، کوره تنشگیری و کوره عملیات حرارتی آماده بررسی پروژههای صنعتی در سراسر کشور است.
برای خرید کوره صنعتی، سفارش ساخت کوره و استعلام قیمت، بهتر است مشخصات دقیق فرآیند در اختیار کارشناسان قرار گیرد تا طراحی بر اساس نیاز واقعی پروژه انجام شود.
