راهنمای انتخاب برج خنک کننده صنعتی؛ بررسی انواع، ظرفیت و نکات خرید
در بازدید از واحدهای صنعتی یک ماجرا زیاد تکرار می‌شود: برجی که روی کاغذ برای مجموعه کافی بود، در مردادماه نمی‌تواند آب را به دمایی که چیلر لازم دارد برساند. فشار کندانسور بالا می‌رود، مصرف برق زیاد می‌شود و تیم بهره‌برداری هفته‌ها دنبال علت می‌گردد. در بیشتر این موارد ایراد از خود دستگاه نیست، از شیوه انتخاب آن است. برج بر اساس عدد تن روی پلاک خریداری شده، نه بر اساس شرایط واقعی محل نصب و مدار.
این مطلب برای کسی نوشته شده که باید برج خنک کننده انتخاب یا خرید کند. ابتدا انواع رایج را مرور می‌کنیم، بعد روش تعیین ظرفیت را با یک مثال عددی می‌بینیم و در پایان به مواردی می‌رسیم که پیش از سفارش باید روشن شوند.

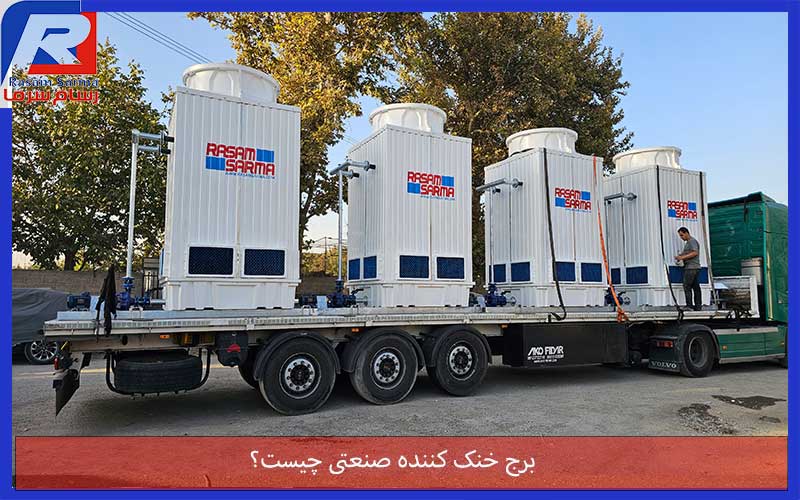

برج خنک کننده صنعتی چیست؟
برج خنک کننده گرمای آب مدار را با کمک تبخیر به هوا می‌دهد. آب گرم خروجی از چیلر، کندانسور، کمپرسور، قالب تزریق یا خط تولید به بالای برج می‌رسد، روی مواد پرکننده (پکینگ) پخش می‌شود و هنگام پایین آمدن با هوایی که فن می‌کشد تماس می‌گیرد. حدود یک درصد از آب به ازای هر پنج تا شش درجه افت دما تبخیر می‌شود و همین تبخیر، بقیه آب را خنک می‌کند. آب سرد در حوضچه پایین جمع می‌شود و به مدار برمی‌گردد.
نکته‌ای که زیاد نادیده گرفته می‌شود این است که آب خروجی هیچ‌وقت از دمای مرطوب هوا (Wet Bulb) سردتر نمی‌شود. اگر دمای مرطوب طراحی محل شما ۲۴ درجه است و آب ۲۵ درجه می‌خواهید، هر برجی که برای این کار پیشنهاد شود یا بسیار بزرگ و گران است یا در روزهای گرم جواب نمی‌دهد.
انواع برج خنک کننده
مدار باز: آب فرایند مستقیماً روی پکینگ می‌ریزد و با هوا تماس می‌گیرد. انتقال حرارت مؤثر است و هزینه اولیه پایین‌تر است. در عوض گرد و غبار و آلودگی هوا وارد آب می‌شود، پس به تصفیه شیمیایی و آب‌گیری (Blowdown) منظم نیاز دارد. برای مدار چیلر و کندانسور رایج‌ترین انتخاب است.
مدار بسته: سیال فرایند داخل کویل جریان دارد و آب پاششی فقط روی سطح بیرونی لوله‌ها می‌ریزد. سیال اصلی با هوا تماس ندارد؛ این برای مبدل‌های حساس، مدارهای هیدرولیکی یا سیال‌های دارای ضدیخ مزیت بزرگی است. بهایش قیمت و وزن بیشتر است.
شکل بدنه مستقل از نوع مدار انتخاب می‌شود. برج‌های گرد معمولاً با بدنه فایبرگلاس (FRP) ساخته می‌شوند، یک فن مرکزی دارند، جای کمی می‌گیرند و برای ظرفیت‌های کوچک تا متوسط رایج‌اند. برج‌های مکعبی، چه جریان مخالف و چه جریان متقاطع، به‌صورت سل‌های کنار هم چیده می‌شوند. ظرفیت بزرگ‌تر را ساده‌تر پوشش می‌دهند و می‌شود در بار کم بعضی سل‌ها را خاموش کرد. اگر می‌خواهید نمونه‌ها را کنار هم ببینید، مدل‌های برج خنک کننده گرد و مکعبی در بخش محصولات همین سایت با ظرفیت‌های مختلف معرفی شده‌اند.
ظرفیت برج چگونه تعیین می‌شود؟
عدد «۱۰۰ تن» به‌تنهایی برای انتخاب کافی نیست. چهار پارامتر را باید کنار هم بگذارید.
دبی آب مقدار آبی است که از برج می‌گذرد، معمولاً بر حسب مترمکعب در ساعت. Range اختلاف دمای آب ورودی و خروجی است؛ مثلاً ورود ۳۷ و خروج ۳۲ درجه یعنی Range برابر ۵ است. Approach اختلاف دمای آب سرد خروجی با دمای مرطوب هوا است. دمای مرطوب طراحی هم به منطقه بستگی دارد. در سواحل جنوب کشور به‌مراتب بالاتر از شهرهای فلات مرکزی است و برجی که در یکی جواب می‌دهد، در دیگری ممکن است جواب ندهد.
بار حرارتی را با رابطه تقریبی زیر می‌توان حساب کرد:
بار حرارتی (کیلووات) ≈ ۱٫۱۶۳ × دبی (مترمکعب بر ساعت) × Range (درجه سانتی‌گراد)
یک مثال: چیلری با ظرفیت ۲۰۰ تن تبرید (حدود ۷۰۰ کیلووات سرمایش) را در نظر بگیرید. گرمایی که کندانسور باید دفع کند، با احتساب توان کمپرسور، حدود ۸۸۰ کیلووات است. اگر Range را ۵ درجه بگیرید، دبی لازم می‌شود ۸۸۰ تقسیم بر (۱٫۱۶۳ × ۵) یعنی حدود ۱۵۰ مترمکعب بر ساعت.
حالا فرض کنید دمای مرطوب طراحی ۲۴ درجه است. اگر آب سرد ۳۲ درجه کافی باشد، Approach برابر ۸ می‌شود و برجی با اندازه معمول جواب می‌دهد. اما اگر همان مجموعه آب ۲۷ درجه بخواهد، Approach به ۳ درجه می‌رسد و برج بسیار بزرگ‌تری لازم است. بنابراین قبل از هر چیز از خودتان بپرسید که تأسیسات واقعاً به آب چند درجه نیاز دارد.
یک نکته دیگر: تن تبرید چیلر با «تن برج» یکی نیست. در بسیاری از کاتالوگ‌ها هر تن برج معادل حدود ۴٫۴ کیلووات دفع حرارت است. از سازنده بپرسید عدد اسمی در چه دمای ورودی، خروجی و مرطوبی اندازه‌گیری شده است. Approach کمتر از ۳ تا ۴ درجه را هم فقط با دلیل مشخص بپذیرید، چون هر درجه کاهش آن اندازه برج را محسوس بالا می‌برد.
هنگام خرید به چه نکاتی توجه کنیم؟
شرایط واقعی مدار را جمع کنید. دبی، دمای ورودی و خروجی، دمای مرطوب محل و ساعات کارکرد سالانه باید مشخص باشد. برآورد تقریبی معمولاً به برجی کوچک‌تر یا بزرگ‌تر از نیاز ختم می‌شود.
کیفیت آب را بسنجید. سختی و مواد معلق روی انتخاب پکینگ و برنامه تصفیه اثر دارد. پکینگ لایه‌ای (Film) در آب کدر زود می‌گیرد و در چنین شرایطی پکینگ پاششی (Splash) انتخاب مطمئن‌تری است.
به جنس بدنه و سازه دقت کنید. در محیط مرطوب یا دارای گازهای خورنده، بدنه FRP و پیچ‌ومهره ضدزنگ اهمیت زیادی دارند.
قطعات کلیدی را بشناسید. پکینگ، نازل‌ها، قطره‌گیر، فن، الکتروموتور و سیستم انتقال حرکت عمر و عملکرد برج را تعیین می‌کنند. بپرسید هر کدام چه مشخصاتی دارد و در صورت خرابی از کجا تأمین می‌شود.
صدا و فضای نصب را از اول ببینید. نزدیک ساختمان اداری یا مسکونی، صدای فن مهم می‌شود. مسیر ورود هوا و دسترسی برای سرویس هم باید در نقشه دیده شود؛ اگر هوای گرم خروجی دوباره به ورودی برگردد، عملکرد برج افت می‌کند.
هزینه جاری را حساب کنید. توان موتور فن و تلفات آب (تبخیر، دریفت و آب‌گیری) را در محاسبه بگذارید. اختلاف چند کیلووات توان، در چند سال از تفاوت قیمت اولیه بیشتر می‌شود.
مدارک فنی را بخواهید. دیتاشیت، شرایط طراحی و منحنی عملکرد برج باید در پیشنهاد قیمت آمده باشد، نه فقط عدد ظرفیت.
چرا انتخاب سازنده اهمیت دارد؟
دو برج که از بیرون شبیه هم‌اند می‌توانند عملکرد کاملاً متفاوتی داشته باشند. تفاوت معمولاً در جزئیات است: کیفیت پکینگ، یکنواختی پخش آب، بالانس فن و دقت مونتاژ. سازنده‌ای که خودش تولید می‌کند معمولاً می‌تواند طراحی را با شرایط پروژه تطبیق دهد و قطعات یدکی را هم سریع‌تر تأمین کند.
رسام سرما در زمینه تولید و تأمین برج خنک کننده و قطعات جانبی آن فعالیت می‌کند. محصولات این مجموعه شامل برج‌های گرد، مکعبی، مدولار و جریان متقاطع و همچنین پکینگ، قطره‌گیر، نازل، فن و الکتروموتور است. صرف‌نظر از اینکه سراغ کدام تولیدکننده بروید، پیش از سفارش دیتاشیت و شرایط طراحی را بخواهید و اگر ممکن است نمونه‌ای از یک برج نصب‌شده را ببینید. اگر درباره ظرفیت یا نوع مدار تردید دارید، مشاوره فنی پیش از خرید کمک می‌کند دبی، Range و دمای مرطوب را قبل از سفارش با هم مرور کنید.
جمع‌بندی
انتخاب برج از دبی و Range شروع می‌شود و به دمای مرطوب محل، کیفیت آب و هزینه‌های جاری می‌رسد. نوع مدار و شکل بدنه بعد از این‌ها تعیین می‌شوند. اگر قرار است با سازنده صحبت کنید، این پنج مورد را آماده داشته باشید: دبی مدار، دمای ورودی و خروجی مطلوب، دمای مرطوب محل نصب، نوع و کیفیت آب مدار و فضای در دسترس برای نصب. با این اطلاعات پیشنهاد فنی دقیق‌تر می‌شود و از خرید برجی که در تابستان کم می‌آورد جلوگیری می‌کنید.
