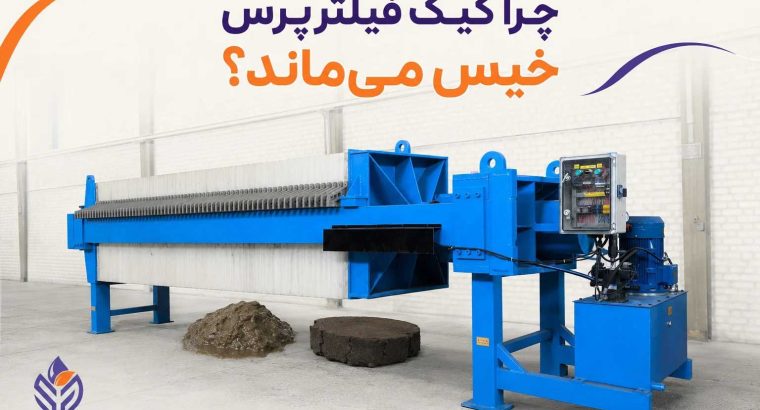

چرا کیک فیلتر پرس خیس می‌ماند؟ 9 علت از خوراک رقیق تا فشار نامناسب پمپ

بازشدن صفحات و مشاهده کیکی نرم، خیس یا چسبنده همیشه به معنی خرابی فیلتر پرس نیست. در برخی موارد، دستگاه به‌درستی کار می‌کند اما ویژگی خوراک اجازه نمی‌دهد در زمان فعلی کیک خشک‌تری تشکیل شود. گاهی نیز مشکل از پارچه گرفته، پمپ نامتناسب، پرنشدن اتاقک‌ها یا پایان زودهنگام سیکل است.

نخستین اشتباه در عیب‌یابی این است که اپراتور بلافاصله فشار پمپ را افزایش دهد. فشار بیشتر تنها زمانی مؤثر است که صفحات کامل و یکنواخت پر شده باشند، پارچه مسیر عبور مناسبی داشته باشد و کل دستگاه برای فشار موردنظر طراحی شده باشد. در غیر این صورت، افزایش فشار می‌تواند گرفتگی پارچه، نشتی میان صفحات یا پرشدن نامتوازن اتاقک‌ها را تشدید کند.

برای پیدا کردن علت باید ابتدا مشخص شود منظور از «کیک خیس» دقیقاً چیست. کیک ممکن است یکنواخت اما نرم باشد، فقط در بعضی اتاقک‌ها ناقص تشکیل شود، به پارچه بچسبد یا هنگام تخلیه مانند لجن رقیق فرو بریزد. هرکدام از این نشانه‌ها مسیر عیب‌یابی متفاوتی دارند.

کیک فیلتر پرس چگونه تشکیل می‌شود؟

در دستگاه فیلتر پرس خوراک به فضای میان صفحات بسته‌شده پمپ می‌شود. مایع از بافت پارچه عبور می‌کند و جامدات روی سطح پارچه باقی می‌مانند. با ادامه تغذیه، ضخامت لایه جامد بیشتر می‌شود تا اتاقک به‌تدریج پر شود.

در ابتدای سیکل، اتاقک‌ها خالی‌اند و جریان مایع بیشتر است. هرچه کیک ضخیم‌تر می‌شود، مقاومت عبور افزایش می‌یابد و دبی فیلترات کاهش پیدا می‌کند. پمپ باید بتواند در این مرحله فشار لازم را حفظ کند تا بخش دیگری از آب میان ذرات خارج شود.

پایان مناسب سیکل فقط با نگاه‌کردن به ساعت تعیین نمی‌شود. رفتار دبی فیلترات، فشار خوراک، وضعیت پمپ و تجربه ثبت‌شده از همان ماده نیز باید بررسی شوند. ماده‌ای که امروز وارد دستگاه شده ممکن است به دلیل تغییر غلظت، دما یا ترکیب ذرات، با خوراک روز قبل رفتار متفاوتی داشته باشد.

آیا هر کیک نرم یا مرطوبی معیوب است؟

رطوبت کیک عدد ثابتی برای تمام صنایع نیست. لجن معدنی دانه‌درشت، لجن شیمیایی ریزدانه، مواد آلی چسبنده و لجن زیستی بافت یکسانی ندارند. حتی 2 خوراک با درصد جامدات مشابه می‌توانند در زمان و فشار یکسان، کیک‌هایی با ظاهر متفاوت تولید کنند.

هدف باید بر اساس شرایط خط مشخص شود:

• آیا کیک باید بدون ریزش تخلیه شود؟
• آیا قرار است مستقیماً حمل شود؟
• آیا پس از فیلتر پرس وارد خشک‌کن خواهد شد؟
• آیا ماده جامد دوباره به فرآیند بازمی‌گردد؟
• آیا کاهش بیشتر رطوبت از نظر اقتصادی ارزش افزایش زمان سیکل را دارد؟

در بسیاری از پروژه‌ها، هدف رسیدن به کمترین رطوبت ممکن نیست؛ بلکه باید میان رطوبت، زمان سیکل، تعداد دفعات تولید و هزینه بهره‌برداری تعادل برقرار شود.

جدول سریع تشخیص علت کیک خیس

1. درصد جامدات خوراک پایین است

خوراک رقیق، مقدار زیادی مایع و مقدار محدودی ماده جامد وارد دستگاه می‌کند. برای پرشدن حجم اتاقک‌ها باید خوراک بیشتری پمپ شود و مایع بیشتری از پارچه عبور کند. اگر سیکل با همان زمان قبلی متوقف شود، ممکن است اتاقک‌ها کامل پر نشوند و لایه‌ای نازک و نرم تشکیل شود.

درصد جامدات پایین الزاماً به این معنی نیست که فیلتر پرس نمی‌تواند خوراک را آبگیری کند. مشکل زمانی ایجاد می‌شود که اندازه دستگاه، زمان در دسترس و ظرفیت پمپ با مقدار واقعی جامدات هماهنگ نباشند.

چگونه تشخیص دهیم؟

حجم نمونه مشخصی از خوراک را بردارید و درصد جامدات یا حداقل میزان رسوب آن را با خوراک دوره‌های موفق مقایسه کنید. افزایش محسوس حجم لجن ورودی بدون افزایش مقدار ماده جامد، یکی از نشانه‌های رقیق‌شدن خوراک است.

کاهش غلظت می‌تواند بر اثر ورود آب شست‌وشو، تغییر فرآیند تولید، اختلاط نامناسب مخزن یا افت عملکرد واحد تغلیظ اتفاق بیفتد.

راهکار

• علت رقیق‌شدن خوراک را در مرحله بالادست پیدا کنید.
• لجن را پیش از ورود به دستگاه یکنواخت کنید.
• امکان تغلیظ اولیه را بررسی کنید.
• زمان سیکل را فقط پس از آزمایش افزایش دهید.
• دستگاه را بر اساس حجم پساب خام انتخاب نکنید؛ دبی لجن و مقدار ماده جامد اهمیت بیشتری دارند.

2. اتاقک‌ها به‌طور کامل پر نمی‌شوند

کیک خشک‌تر زمانی تشکیل می‌شود که جامدات در اتاقک تجمع پیدا کنند و فضای موجود را به‌صورت نسبتاً یکنواخت پر کنند. اگر خوراک کافی وارد دستگاه نشود، کیک نازک، ناقص یا فقط در بخشی از صفحه تشکیل خواهد شد.

پرنشدن اتاقک‌ها ممکن است از کمبود خوراک، ورود هوا به مسیر مکش، بسته‌بودن ناقص شیر، گرفتگی لوله یا توقف زودهنگام پمپ ناشی شود.

نشانه مهم

اگر کیک برخی صفحات ضخیم و منظم و کیک صفحات دیگر نازک یا ناقص است، احتمال گرفتگی مسیرهای داخلی یا توزیع نامتوازن خوراک باید بررسی شود. منابع فنی سازندگان نیز تفاوت محسوس میان کیک اتاقک‌های مجاور را یکی از نشانه‌های گرفتگی یا نامتعادل‌بودن جریان و فشار می‌دانند.

راهکار

• مسیر ورودی مرکزی و مجاری صفحات را بررسی کنید.
• مطمئن شوید ترتیب صفحات و جهت نصب آن‌ها صحیح است.
• لندرها و مسیرهای خروج فیلترات را تمیز کنید.
• هواگیری مسیر مکش پمپ را کنترل کنید.
• ضخامت کیک تمام اتاقک‌ها را پس از تخلیه مقایسه کنید.
• گرفتگی یک صفحه را با افزایش فشار جبران نکنید.

3. سیکل پیش از زمان مناسب متوقف می‌شود

گاهی اپراتور دستگاه را پس از یک زمان ثابت باز می‌کند؛ برای مثال چون سیکل قبلی در همان زمان تمام شده است. اما زمان لازم برای آبگیری به غلظت، دما، اندازه ذرات، وضعیت پارچه و رفتار پمپ وابسته است.

اگر خوراک رقیق‌تر شده یا پارچه بخشی از نفوذپذیری خود را از دست داده باشد، زمان قبلی دیگر معیار مناسبی نیست. بازکردن صفحات پیش از تکمیل پرشدن و آبگیری، کیکی نرم و ناپایدار ایجاد می‌کند.

چگونه پایان سیکل را تشخیص دهیم؟

در کنار زمان، این نشانه‌ها بررسی شوند:

• کاهش تدریجی دبی فیلترات
• نزدیک‌شدن پمپ به فشار نهایی طراحی‌شده
• افزایش فاصله میان ضربه‌های پمپ دیافراگمی
• ثابت‌شدن نسبی وضعیت خروجی‌ها
• تجربه ثبت‌شده از خوراک مشابه

در برخی سیستم‌های مجهز به پمپ دیافراگمی، افزایش فاصله زمانی میان ضربه‌ها نشانه افزایش مقاومت کیک و نزدیک‌شدن اتاقک‌ها به پرشدن است؛ اما معیار دقیق باید با نوع پمپ و دستورالعمل همان خط هماهنگ شود.

4. پمپ به فشار و دبی موردنیاز نمی‌رسد

پمپ خوراک باید 2 وضعیت متفاوت را پوشش دهد. در ابتدای سیکل، اتاقک‌ها خالی‌اند و دستگاه به دبی مناسب نیاز دارد. در ادامه، با افزایش مقاومت کیک، دبی کاهش می‌یابد و پمپ باید بتواند فشار لازم را حفظ کند.

پمپی که فقط دبی اولیه خوبی دارد اما در انتهای سیکل افت می‌کند، ممکن است اتاقک‌ها را پر کند ولی نتواند آبگیری نهایی را پیش ببرد. در مقابل، پمپ فشارقوی با رفتار نامناسب نیز می‌تواند از ابتدای سیکل به پارچه و صفحات فشار ناگهانی وارد کند.

علت‌های احتمالی افت عملکرد پمپ

• فرسودگی دیافراگم یا اجزای داخلی
• نشتی در خط مکش
• گرفتگی صافی یا لوله ورودی
• نامناسب‌بودن قطر لوله
• ویسکوزیته بالاتر از انتظار
• افزایش ارتفاع مکش
• ورود هوا
• تنظیم اشتباه شیر یا رگلاتور
• انتخاب پمپ بدون توجه به منحنی عملکرد

فشار خوراک با فشار مدار هیدرولیک دستگاه تفاوت دارد. سیستم هیدرولیک صفحات را بسته نگه می‌دارد و پمپ خوراک، دوغاب را وارد اتاقک‌ها می‌کند. افزایش یکی، کمبود دیگری را جبران نمی‌کند.

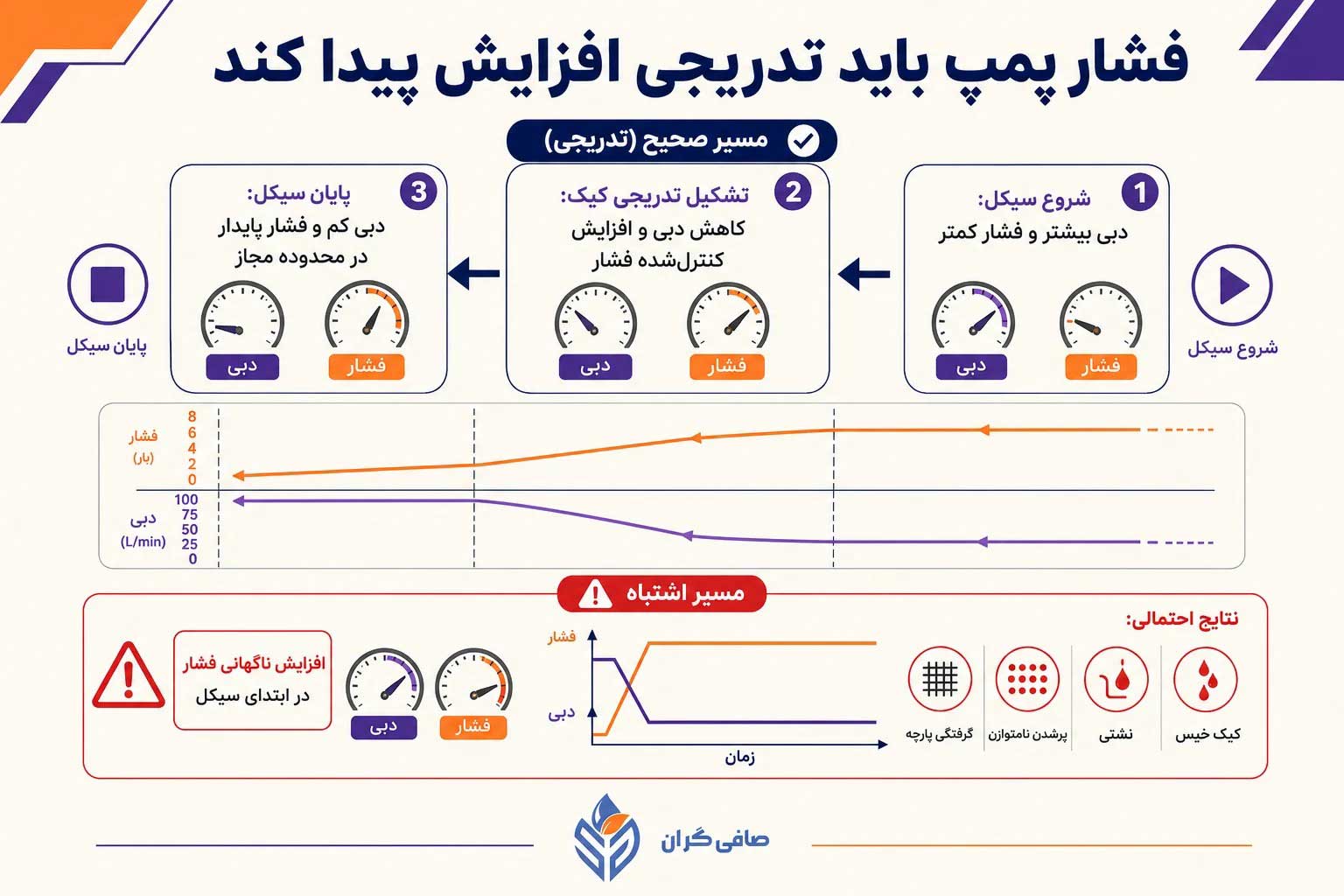

5. فشار خوراک سریع یا ناپایدار افزایش پیدا می‌کند

بالابردن سریع فشار در ابتدای سیکل می‌تواند ذرات را پیش از شکل‌گیری یک لایه متعادل، داخل منافذ پارچه فشرده کند. در نتیجه پارچه زودتر می‌گیرد، فشار پشت آن سریع بالا می‌رود و خروج فیلترات کاهش پیدا می‌کند. راهنمای عیب‌یابی Micronics نیز افزایش سریع فشار ورودی را یکی از عوامل گرفتگی زودهنگام پارچه و تشکیل کیک خیس معرفی می‌کند.

نوسان فشار نیز ممکن است اتاقک‌ها را نامتعادل پر کند. باز و بسته‌کردن ناگهانی شیر، عملکرد نامنظم پمپ یا تغییر سریع دور موتور می‌تواند رفتار سیکل را ناپایدار کند.

راهکار

• سیکل را با دبی و فشار کنترل‌شده آغاز کنید.
• فشار را به‌تدریج و متناسب با تشکیل کیک افزایش دهید.
• گیج فشار را از نظر سلامت بررسی کنید.
• مسیر خروج فیلترات را پیش از راه‌اندازی باز نگه دارید.
• تنظیمات پمپ را بدون توجه به فشار مجاز صفحات تغییر ندهید.
• در صورت استفاده از اینورتر، شیب افزایش دور را آزمایش و ثبت کنید.

در بسیاری از پروژه‌های متعارف، فشار خوراک حدود 6 بار در نظر گرفته می‌شود و در طراحی‌های فشارقوی ممکن است تا محدوده 14 بار افزایش یابد. عدد نهایی باید با کلاس طراحی صفحات، شاسی، پمپ، شیرها و اتصالات هماهنگ باشد. افزایش فشار یک دستگاه معمولی تا محدوده مدل فشارقوی، راهکار خشک‌کردن کیک نیست.

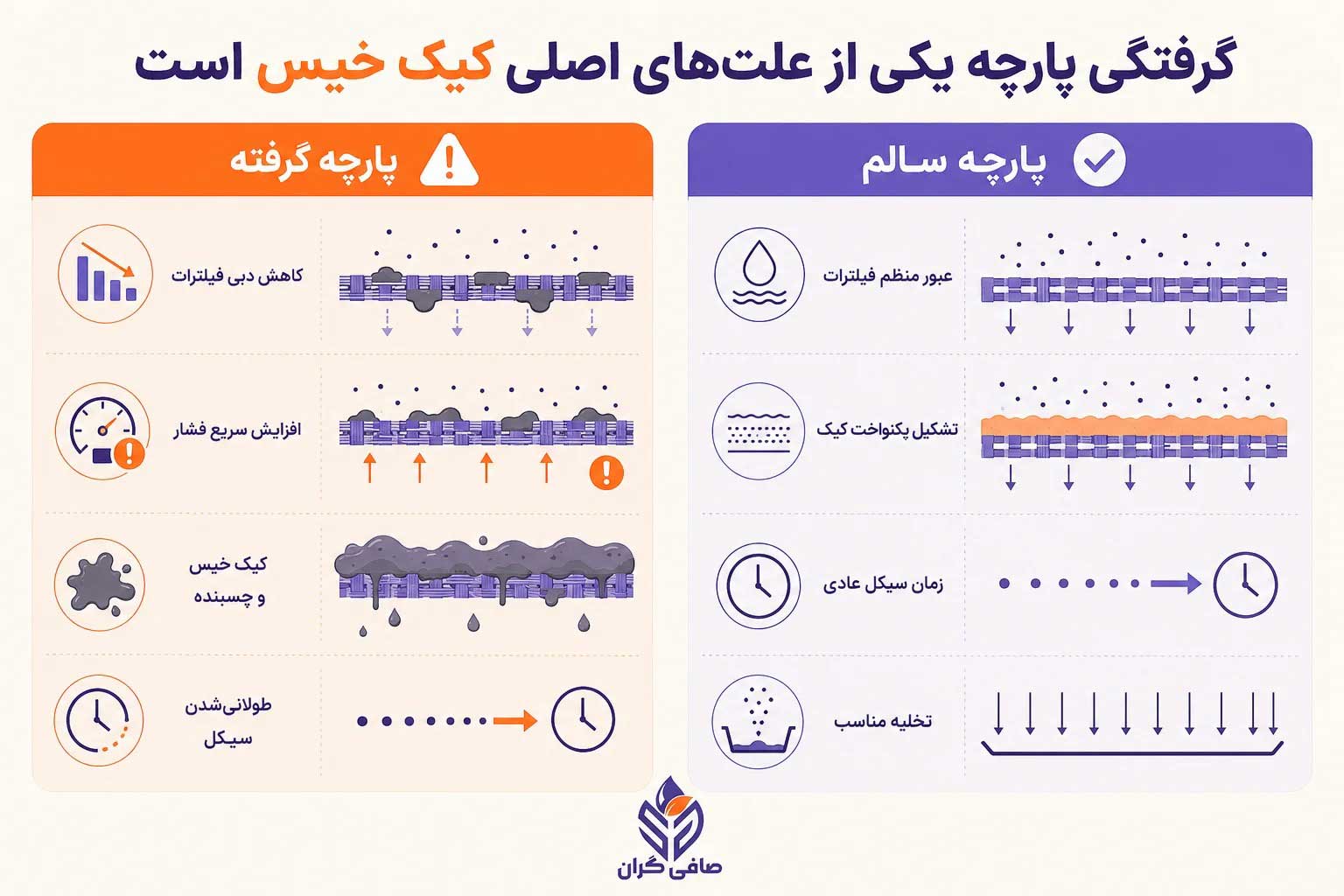

6. پارچه فیلتر پرس گرفته است

گرفتگی یا Blinding زمانی اتفاق می‌افتد که ذرات، رسوبات یا مواد روغنی در منافذ پارچه باقی بمانند و مسیر عبور مایع را محدود کنند. در این وضعیت فشار سریع بالا می‌رود، اما مقدار فیلترات کم است و کیک می‌تواند خیس یا ناقص باقی بماند.

نشانه‌های متداول عبارت‌اند از:

• طولانی‌ترشدن تدریجی سیکل
• کاهش دبی خروجی صفحات
• خیس‌ترشدن کیک نسبت به گذشته
• چسبیدن کیک به پارچه
• سفت یا براق‌شدن سطح پارچه
• باقی‌ماندن رسوب پس از شست‌وشوی معمول

منابع فنی Met-Chem و Micronics، خیس و لزج‌شدن تدریجی کیک و افزایش زمان سیکل را از نشانه‌های نیاز پارچه به شست‌وشو یا تعویض می‌دانند.

راهکار

پارچه باید با روشی متناسب با جنس الیاف و نوع رسوب شسته شود. شوینده‌ای که برای رسوب معدنی مناسب است، الزاماً برای روغن یا مواد آلی کاربرد ندارد. استفاده از فشار آب بسیار زیاد، مواد شیمیایی نامتناسب یا ابزار تیز نیز می‌تواند به بافت و دوخت آسیب بزند.

اگر پارچه پس از شست‌وشوی صحیح همچنان نفوذپذیری مناسبی ندارد یا کیک به‌تدریج خیس‌تر شده است، تعویض آن باید بررسی شود.

7. پارچه با نوع خوراک تناسب ندارد

پارچه ممکن است تمیز و سالم باشد، اما ساختار بافت آن برای خوراک فعلی مناسب نباشد. پارچه بسیار متراکم می‌تواند مایع را کند عبور دهد و سیکل را طولانی کند. پارچه بیش از حد باز نیز ممکن است ذرات را عبور دهد و اجازه تشکیل لایه پایدار را ندهد.

انتخاب پارچه باید با این عوامل هماهنگ شود:

• اندازه و شکل ذرات
• درصد جامدات
• چسبندگی ماده
• pH
• دما
• خاصیت سایندگی
• کیفیت مورد انتظار فیلترات
• نحوه جداشدن کیک
• روش شست‌وشو

مقاله تخصصی پارچه در همین رسانه، جنس‌ها و معیارهای انتخاب را با جزئیات بیشتری بررسی کرده است. انتخاب پارچه فقط با یک عدد مش انجام نمی‌شود و نحوه بافت، جنس نخ و رفتار واقعی خوراک نیز اهمیت دارند.

تعویض فوری پارچه با نوع ریزتر همیشه نتیجه بهتری نمی‌دهد. ممکن است شفافیت فیلترات افزایش پیدا کند، اما زمان سیکل و دفعات شست‌وشو نیز بیشتر شوند. بهترین انتخاب با آزمایش نمونه و مقایسه هم‌زمان کیفیت فیلترات، رطوبت کیک و زمان آبگیری انجام می‌شود.

8. ذرات خوراک بسیار ریز، چسبنده یا ژلاتینی هستند

تمام مواد با سرعت یکسان آب پس نمی‌دهند. ذرات درشت و سخت معمولاً مسیرهای خالی بیشتری میان خود ایجاد می‌کنند، در حالی که ذرات بسیار ریز، نرم، لزج یا ژلاتینی می‌توانند کیکی متراکم با نفوذپذیری پایین بسازند.

در فیلتر پرس صنعتی رفتار لجن معدنی، شیمیایی، غذایی و تصفیه‌خانه‌ای یکسان نیست. به همین دلیل نمی‌توان برای تمام خوراک‌ها زمان سیکل، نوع پارچه یا رطوبت نهایی مشابهی در نظر گرفت.

خوراک‌های دارای روغن، چربی، مواد آلی چسبنده یا ذرات کلوئیدی ممکن است پارچه را سریع‌تر مسدود کنند. بعضی مواد نیز حتی با افزایش فشار، آب را به‌آسانی آزاد نمی‌کنند و به آماده‌سازی مناسب نیاز دارند.

راهکار

• نمونه واقعی خوراک آزمایش شود.
• تغییرات دما و pH ثبت شوند.
• تأثیر زمان ماند و اختلاط بررسی شود.
• امکان استفاده از منعقدکننده یا فلوکولانت با آزمایش تعیین شود.
• در صورت نیاز، ضخامت کیک و نوع صفحات بازنگری شوند.
• از تعمیم نتیجه یک لجن به لجن دیگر خودداری شود.

9. آماده‌سازی لجن پیش از آبگیری مناسب نیست

عملکرد فیلتر پرس از مخزن خوراک آغاز می‌شود، نه از زمانی که پمپ روشن می‌شود. اگر لجن ته‌نشین شده، یکنواخت نباشد یا مواد آماده‌ساز به‌درستی تزریق نشده باشند، خوراک ورودی در طول یک سیکل تغییر می‌کند.

در بعضی فرآیندها، انعقاد و لخته‌سازی مناسب باعث می‌شود ذرات ریز به مجموعه‌های بزرگ‌تر تبدیل شوند و آب راحت‌تر از میان آن‌ها عبور کند. بااین‌حال، مقدار بیشتر ماده شیمیایی الزاماً نتیجه بهتری ایجاد نمی‌کند. تزریق بیش از حد بعضی پلیمرها می‌تواند لجن را چسبنده‌تر کند یا گرفتگی پارچه را افزایش دهد.

موارد قابل بررسی

• محل تزریق ماده شیمیایی
• مقدار مصرف
• زمان تماس
• شدت اختلاط
• شکستن لخته در پمپ یا لوله
• ته‌نشینی مواد در مخزن
• تغییر ترکیب خوراک در طول روز
• ورود آب شست‌وشو به مخزن لجن

انتخاب نوع و مقدار مواد آماده‌ساز باید با آزمایش انجام شود. تنظیم آن بر اساس ظاهر لجن یا افزایش خودسرانه دوز می‌تواند هزینه را بالا ببرد و نتیجه آبگیری را ضعیف‌تر کند.

چگونه بفهمیم مشکل از دستگاه است یا فرآیند؟

برای پاسخ، زمان شروع مشکل را بررسی کنید.

اگر کیک پس از تغییر مواد اولیه، pH، دما، ماده منعقدکننده یا روش تولید خیس شده است، ابتدا فرآیند بالادست بررسی شود. اگر بدون تغییر خوراک، زمان سیکل به‌تدریج افزایش یافته و کیک نرم‌تر شده است، پارچه و مسیرهای خروج اولویت دارند.

اگر فقط بعضی اتاقک‌ها مشکل دارند، احتمال گرفتگی صفحه، نصب اشتباه پارچه یا پرشدن نامتوازن بیشتر است. اگر تمام صفحات نتیجه مشابهی دارند، خوراک، پمپ، زمان سیکل و انتخاب پارچه باید در سطح کل سیستم بررسی شوند.

یک دستگاه بزرگ‌تر الزاماً کیک خشک‌تری تولید نمی‌کند. انتخاب دستگاه باید بر اساس دبی لجن، مقدار جامدات، ساعات کاری، قابلیت فیلترشدن و مقصد نهایی کیک انجام شود. برای انتخاب فیلتر پرس متناسب با نوع لجن، ظرفیت خط و ساعات کاری کلیک کنید.

بررسی نمونه واقعی خوراک به کارشناسان صافی گران کمک می‌کند نوع صفحات، تعداد اتاقک‌ها، پارچه و پمپ را بر مبنای شرایط همان خط ارزیابی کنند؛ نه فقط بر اساس نام صنعت یا حجم مخزن.

چک‌لیست عیب‌یابی کیک خیس

پیش از تغییر فشار یا تعویض قطعه، این موارد به‌ترتیب بررسی شوند:

1. درصد جامدات خوراک نسبت به دوره‌های موفق تغییر نکرده باشد.
2. مخزن خوراک یکنواخت و بدون ته‌نشینی شدید باشد.
3. اتاقک‌ها کامل و با ضخامت مشابه پر شده باشند.
4. تمام مسیرهای ورودی و خروجی باز باشند.
5. پمپ در ابتدای سیکل دبی مناسب و در پایان فشار کافی ایجاد کند.
6. فشار به‌صورت تدریجی افزایش یابد.
7. پارچه‌ها تمیز، سالم و متناسب با خوراک باشند.
8. زمان پایان سیکل فقط بر اساس ساعت تعیین نشود.
9. تغییرات pH، دما و مواد شیمیایی ثبت شوند.
10. نتیجه هر اصلاح قبل از تغییر متغیر بعدی ارزیابی شود.

جمع‌بندی

خیس‌ماندن کیک فیلتر پرس معمولاً یک علت واحد ندارد. خوراک رقیق، پرنشدن اتاقک‌ها، پایان زودهنگام سیکل، افت عملکرد پمپ، افزایش نامناسب فشار، گرفتگی پارچه، انتخاب نادرست بافت، ریز یا چسبنده‌بودن ذرات و آماده‌سازی نامناسب لجن، همگی می‌توانند نتیجه نهایی را تغییر دهند.

عیب‌یابی باید از مشاهده شکل کیک آغاز شود. یکنواخت‌بودن یا نبودن ضخامت، وضعیت دبی فیلترات، رفتار فشار و زمان ایجاد مشکل، سرنخ‌های مهمی در اختیار اپراتور قرار می‌دهند.

افزایش فشار نباید نخستین واکنش باشد. ابتدا باید مشخص شود اتاقک‌ها کامل پر شده‌اند، پارچه مسیر عبور مناسبی دارد و پمپ در محدوده طراحی دستگاه کار می‌کند. پس از آن می‌توان زمان سیکل، آماده‌سازی خوراک یا انتخاب تجهیزات را بازنگری کرد.

هدف نهایی نیز باید روشن باشد. در برخی خطوط، کاهش اندک رطوبت ارزش طولانی‌شدن قابل‌توجه سیکل را ندارد. بهترین عملکرد زمانی به دست می‌آید که رطوبت کیک، ظرفیت تولید، هزینه انرژی و تعداد سیکل‌ها در کنار یکدیگر سنجیده شوند.
