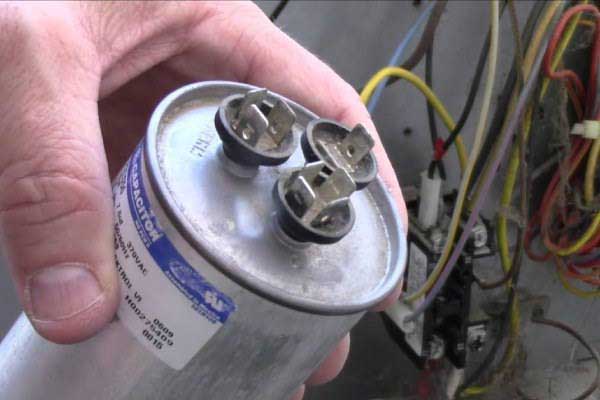

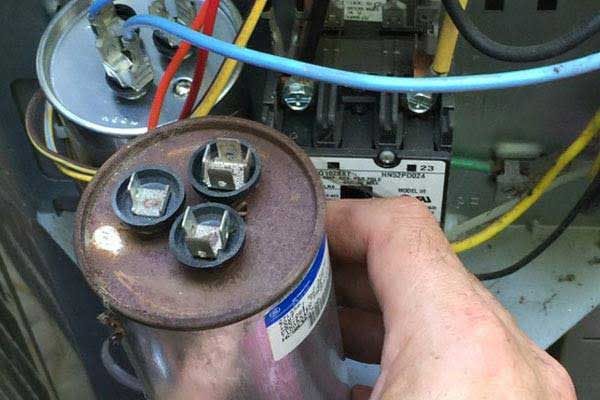

چه زمانی باید خازن سه فاز تابلو برق را تعویض کنیم؟ علائم خرابی و کاهش ظرفیت
خازن سه فاز یکی از مهمترین اجزای بانک خازنی و سیستم اصلاح ضریب توان است. عملکرد صحیح این قطعه باعث کاهش توان راکتیو، افزایش راندمان شبکه برق و جلوگیری از جریمههای شرکت برق میشود. اما مانند هر تجهیز الکتریکی دیگری، خازن نیز عمر مفید مشخصی دارد و پس از مدتی ممکن است ظرفیت آن کاهش پیدا کند یا بهطور کامل از مدار خارج شود.
مشکل اینجاست که خرابی خازن همیشه با سوختن یا ترکیدن آن همراه نیست. در بسیاری از موارد، خازن از نظر ظاهری سالم به نظر میرسد اما ظرفیت واقعی آن بهشدت کاهش یافته و دیگر توان اصلاح ضریب توان را ندارد.
در این راهنما بررسی میکنیم از کجا متوجه شویم زمان تعویض خازن سه فاز فرا رسیده و هنگام خرید خازن جایگزین باید به چه نکاتی توجه کنیم. همچنین برای استعلام قیمت روز میتوانید به صفحه قیمت خازن مراجعه کنید.
از کجا بفهمیم خازن سه فاز تابلو برق دیگر عملکرد مناسبی ندارد؟
یکی از رایجترین اشتباهات در نگهداری تابلو برق این است که تصور میشود تا زمانی که خازن منفجر نشده یا تغییر شکل نداده، نیازی به تعویض آن نیست. در حالی که افت تدریجی ظرفیت خازن معمولاً قبل از خرابی کامل اتفاق میافتد و میتواند باعث کاهش راندمان کل سیستم شود.
چند نشانه وجود دارد که میتواند نشان دهد خازن دیگر عملکرد مطلوبی ندارد.
نشانههای اولیه افت عملکرد
- کاهش ضریب توان نسبت به گذشته
- روشن ماندن دائم برخی پلههای بانک خازنی
- افزایش مصرف توان راکتیو
- افزایش جریمه قبض برق
- عملکرد نامنظم رگولاتور بانک خازنی
اگر این علائم بهتدریج ظاهر شوند، بهتر است ظرفیت خازن با تجهیزات اندازهگیری بررسی شود و صرفاً به ظاهر آن اکتفا نشود.
چه تستهایی میتوان انجام داد؟
- اندازهگیری ظرفیت واقعی (µF)
- اندازهگیری جریان هر پله
- بررسی ضریب توان تابلو
- کنترل دمای بدنه خازن
- بررسی عملکرد رگولاتور بانک خازنی
در بسیاری از موارد، کاهش ظرفیت بیش از ۱۰ تا ۱۵ درصد نسبت به مقدار نامی، نشان میدهد که زمان تعویض خازن نزدیک است.
مهمترین علائم خرابی خازن سه فاز که نباید نادیده بگیرید
خرابی خازن همیشه به یک شکل ظاهر نمیشود. برخی علائم ظاهری هستند و برخی تنها از طریق عملکرد سیستم قابل تشخیصاند.
علائم ظاهری
- باد کردن بدنه خازن
- تغییر رنگ یا سوختگی
- نشتی روغن یا مواد داخلی (در مدلهای مربوطه)
- ترک یا تغییر شکل بدنه
- بوی غیرعادی ناشی از افزایش دما
علائم عملکردی
- افت محسوس ضریب توان
- قطع و وصل مداوم پلههای بانک خازنی
- افزایش دمای تابلو برق
- فعال نشدن برخی پلههای بانک
- افزایش جریان غیرعادی
- عملکرد ناپایدار سیستم اصلاح ضریب توان
جدول بررسی سریع
|
علامت |
احتمال خرابی |
|
باد کردن بدنه |
بسیار زیاد |
|
افت ضریب توان |
زیاد |
|
افزایش دمای خازن |
زیاد |
|
کاهش ظرفیت اندازهگیری شده |
بسیار زیاد |
|
تغییر رنگ بدنه |
متوسط تا زیاد |
|
نشتی |
بسیار زیاد |
در صورت مشاهده هر یک از این علائم، بهتر است خازن توسط فرد متخصص بررسی شود و از ادامه بهرهبرداری بدون تست خودداری شود.
افت ظرفیت خازن چگونه باعث افزایش مصرف برق و کاهش راندمان میشود؟
یکی از مهمترین وظایف خازن، جبران توان راکتیو است. زمانی که ظرفیت واقعی خازن کاهش پیدا میکند، مقدار توان راکتیوی که باید جبران شود، روی شبکه باقی میماند و در نتیجه ضریب توان کاهش پیدا میکند.
این موضوع میتواند پیامدهای مختلفی داشته باشد:
- افزایش جریان عبوری از شبکه
- افزایش تلفات کابلها
- کاهش راندمان تجهیزات
- افزایش دمای تابلو برق
- افزایش هزینه برق (در مشترکان مشمول جریمه ضریب توان)
- فشار بیشتر به ترانسفورماتور و تجهیزات توزیع
مثال ساده
فرض کنید یک کارخانه با ضریب توان 0.97 کار میکرده است. پس از افت ظرفیت خازنها، ضریب توان به 0.82 کاهش پیدا میکند. در این شرایط، شرکت برق ممکن است هزینه توان راکتیو را نیز محاسبه کند و همزمان تجهیزات الکتریکی با جریان بیشتری کار کنند.
به همین دلیل، افت ظرفیت خازن تنها یک مشکل فنی نیست و میتواند مستقیماً بر هزینههای بهرهبرداری نیز تأثیر بگذارد.
چه عواملی عمر خازن سه فاز را کوتاه میکنند؟
عمر مفید خازن به کیفیت ساخت، شرایط محیطی و نحوه بهرهبرداری بستگی دارد. حتی بهترین خازنها نیز اگر در شرایط نامناسب نصب شوند، زودتر از موعد دچار افت ظرفیت خواهند شد.
مهمترین عوامل کاهش عمر خازن
- دمای بالای داخل تابلو برق
- تهویه نامناسب
- اضافه ولتاژ
- هارمونیکهای زیاد شبکه
- قطع و وصل مکرر
- اضافه جریان
- کیفیت پایین قطعات
- انتخاب نادرست ظرفیت خازن
چگونه عمر خازن را افزایش دهیم؟
- تهویه مناسب تابلو برق را فراهم کنید.
- دمای محیط را کنترل کنید.
- از تجهیزات حفاظتی استاندارد استفاده کنید.
- وضعیت هارمونیک شبکه را بررسی کنید.
- سرویس دورهای بانک خازنی را انجام دهید.
- ظرفیت مناسب برای پروژه انتخاب کنید.
رعایت همین موارد میتواند عمر مفید خازن را به میزان قابل توجهی افزایش دهد و هزینههای تعمیر و تعویض را کاهش دهد.
آیا خازن معیوب قابل تعمیر است یا باید تعویض شود؟
در اغلب موارد، خازنهای اصلاح ضریب توان قابل تعمیر اقتصادی نیستند. اگر ظرفیت آنها کاهش یافته، بدنه تغییر شکل داده یا علائم خرابی داخلی مشاهده شود، تعویض آنها معمولاً مطمئنترین و استانداردترین راهکار است.
چه زمانی تعویض توصیه میشود؟
- ظرفیت خازن بهطور قابل توجهی کاهش یافته باشد.
- بدنه باد کرده باشد.
- نشتی یا سوختگی مشاهده شود.
- جریان غیرعادی ثبت شود.
- خازن بیش از عمر مفید خود کار کرده باشد.
- عملکرد بانک خازنی دچار اختلال شده باشد.
ادامه استفاده از خازن معیوب میتواند به کنتاکتور، رگولاتور، فیوزها و سایر تجهیزات بانک خازنی نیز آسیب وارد کند.
هنگام خرید خازن جایگزین به چه مشخصاتی باید توجه کنیم؟
تعویض خازن تنها به خرید یک مدل با همان ظاهر محدود نمیشود. خازن جدید باید از نظر مشخصات فنی با طراحی سیستم سازگار باشد.
قبل از خرید این موارد را بررسی کنید:
- ظرفیت (kVAR)
- ولتاژ نامی
- فرکانس کاری
- تعداد فاز
- کلاس دمایی
- استانداردهای ساخت
- نوع اتصال
- ابعاد نصب
چکلیست خرید سریع
✅ ظرفیت خازن با طراحی بانک خازنی مطابقت داشته باشد.
✅ ولتاژ نامی کمتر از ولتاژ شبکه نباشد.
✅ برند معتبر و دارای استاندارد انتخاب شود.
✅ در صورت وجود هارمونیک، سازگاری خازن با شرایط شبکه بررسی شود.
✅ تاریخ تولید و شرایط نگهداری محصول کنترل شود.
جمعبندی
خرابی خازن سه فاز همیشه با نشانههای ظاهری همراه نیست و در بسیاری از موارد، کاهش تدریجی ظرفیت باعث افت ضریب توان، افزایش جریان، کاهش راندمان و افزایش هزینه برق میشود. به همین دلیل، بازدید دورهای و اندازهگیری ظرفیت واقعی خازنها اهمیت زیادی دارد و نباید تنها به ظاهر سالم آنها اکتفا کرد.
اگر علائمی مانند افت ضریب توان، باد کردن بدنه، افزایش دمای خازن یا عملکرد نامنظم بانک خازنی مشاهده شد، بهتر است وضعیت خازن توسط فرد متخصص بررسی شود و در صورت نیاز، با یک خازن سه فاز استاندارد و متناسب با مشخصات سیستم جایگزین شود. انتخاب صحیح ظرفیت، ولتاژ نامی و کیفیت ساخت، علاوه بر افزایش طول عمر تجهیزات، از کاهش راندمان و هزینههای اضافی در آینده نیز جلوگیری خواهد کرد.
